Kompression

Passt auf Kabel innerhalb folgender Durchmesser: Dielektrikum : 3.6-3.7mm Aussendurchmesser: 5.5-6.1mm Schirmung 30 - 1000 MHz >120 dB Das Schirmungsmaß übertrifft die Klasse A+ im Bereich von 30-3000 MHz Transfer Impedanz 5 - 30 MHz < 2,5 mOhm/m Rückflussdämpfung bei bis 1000 MHz: 32 dB bis 3000 MHz: 24 dB Wasserdicht (30m / 8h)

Passt auf Kabel innerhalb folgender Durchmesser: ·Außenleiter (Outer Conductor): 3,8 - 4,5 mm Mantel (Jacket): 5,0 - 6,7 mm

Passt auf Kabel innerhalb folgender Durchmesser: ·Außenleiter (Outer Conductor): 4,7 - 5,7 mm Mantel (Jacket): 6,4 - 7,5 mm

Cabelcon Kompressionsstecker wasserdicht (8 h in 30 m Wassertiefe getestet), daher ideal zur Verbindung an LNB und Außenantennen.   für Coax-Kabel 7 mm mit Dielektrikum bis 4,65 mm Durchmesser (die meisten Kabel mit 1,0 mm Innenleiter) NiTi - Beschichtung sorgt für hervorragenden Schutz gegen Umwelteinflüsse zum Befestigen am Kabel bitte ein Cabelcon Verpresswerkzeug benutzen! VPE: 100 / 2000   Getestete Kabel: Sytronik 75100 AKZ 1.0/4.6  115 dB (in unserem Shop erhältlich) Televes / Preisner SK2000plus (in unserem Shop erhältlich) Ören HD 103 AXING SKB395 xx (xx-Art der Aufmachung) Draka Coax 10 1.0/4.6 Belden H126 DB+ 1.6/4.6

Highlights: Cabelcon F-6-TD 5.1 TrueDrop - Kompressionsstecker für Hausinstallations- und Zuführungskabel (RG59 und RG6 Kabel) Für besonders hohe Zugentlastung Optimale Anpassung der Konnektoren an das entsprechende Kabel Passend zu Koax 95, Art.-Nr. 16702, 16703, 16704 Multimedia-Anwendungen Cabelcon F-6-TD 5.1 TrueDrop - Kompressionsstecker wurden für digitale Multimedia - Anwendungen entwickelt und erfüllen die Standards von IEC und SCTE. Die Transferimpedanz der Konnektoren ist niedrig: kleiner als 0,2 m Ohm/Konnektor im Rückkanalbereich 5 - 30 MHz. Das ist für das Schirmungsmaß von im Rückkanalbereich eingesetzten Konnektoren sehr wichtig. Design: Der einteilige Konnektor wird mit einer Umlaufmutter HEX11 (7/16) hergestellt. Das ermöglicht eine einfache und zuverlässige Installation. Zur eindeutigen Identifizierung und zum einfachen Abmessen vor Ort sind Typ und Absetzmaße auf dem Gehäuse eingeprägt. Die Absetzmaße entsprechen den Standardmaßen 6,5/6,5 mm. Eine zusätzliche Dichtung ist nicht erforderlich. Der 0-Ring im Frontteil sorgt für eine wasserdichte Verbindung nach IPX8. Technische Daten: Nenn-Impedanz:75 Ohm Betriebsbereich:bis 3GHz Transfer Impedanz:< 0,2m Ohm/Konnektor (5 - 30MHz) Schirmungsmaß:>100dB (30 - 1000MHz) Betriebstemperatur:-40° bis +85°C Wasserbeständigkeit:erfüllt den IPX 8-Test: 30m Wasser/8Stunden Beschichtung:NITIN-6™

Passt auf Kabel innerhalb folgender Durchmesser: ·Außenleiter (Outer Conductor): 3,0 - 3,7 mm Mantel (Jacket): 4,3 - 4,9 mmAchtung! Das Pocket Tool Verpresswerkzeug funktioniert bei "Short"- Steckern nicht.Bitte unbedingt das Cabelcon All Size Tool oder Cabelcon Multimedia Verpresswerkzeug verwenden!

Passt auf Kabel innerhalb folgender Durchmesser: ·Außenleiter (Outer Conductor): 2,8 - 3,5 mm Mantel (Jacket): 3,6 - 4,4 mmAchtung! Das Pocket Tool Verpresswerkzeug funktioniert bei "Short"- Steckern nicht.Bitte unbedingt das Cabelcon All Size Tool oder Cabelcon Multimedia Verpresswerkzeug verwenden!

Passt auf Kabel innerhalb folgender Durchmesser: ·Außenleiter (Outer Conductor): 3,6 - 4,4 mm Mantel (Jacket): 4,9 - 5,4 mmAchtung! Das Pocket Tool Verpresswerkzeug funktioniert bei "Short"- Steckern nicht.Bitte unbedingt das Cabelcon All Size Tool oder Cabelcon Multimedia Verpresswerkzeug verwenden!

Cabelcon IECF-56 CX3 5.1 - blau - IEC-Buchse RG6 CompressionCabelcon Kompressionsbuchsefür Coax-Kabel 7 mm mit Dielektrikum ab 4,7 mm Durchmesser (die meisten Kabel mit 1,1 mm Innenleiter)  NiTi - Beschichtung sorgt für hervorragenden Schutz gegen Umwelteinflüssezum Befestigen am Kabel bitte ein Cabelcon Verpresswerkzeug benutzen!Getestete Kabel: Kathrein LCD 90, LCD 95, LCD 99, LCD 111 und LCD 115 WISI MK 95, MK 96 Belden H 125

Cabelcon IECM-56 CX3 5.1 - blau - IEC-Buchse RG6 CompressionCabelcon Kompressionssteckerfür Coax-Kabel 7 mm mit Dielektrikum ab 4,7 mm Durchmesser (die meisten Kabel mit 1,1 mm Innenleiter)  NiTi - Beschichtung sorgt für hervorragenden Schutz gegen Umwelteinflüssezum Befestigen am Kabel bitte ein Cabelcon Verpresswerkzeug benutzen!Getestete Kabel: Kathrein LCD 90, LCD 95, LCD 99, LCD 111 und LCD 115 WISI MK 95, MK 96 Belden H 125

Technische Daten: Cabelcon Kompressionsstecker Wasserdicht nach IPX8 (8 Stunden in 30 m Wassertiefe)  Für Koaxkabel Typ RG11 (Außenmantel 9,8 – 10,3 mm, Dielektrikum 7,1 – 7,3 mm und Innenleiter 1,55 – 1,7 mm Durchmesser NiTi-Beschichtung gewährleistet Hervorragender Schutz vor Umwelteinflüssen Identischer Aufbau EMK 19 Geprüftes Kabel:   Kathrein LCM 14,  Kathrein LCM 17. WISI MK 15. Commscope F11 Belden PRG 11. Ören HD 163. Draka Coax6 AT 16 S

Cabelcon F-Quick Kompressionsstecker mit hohem Abzugsmoment von mindestens 3 kp für festen Sitz auf den F-Buchsen entwickelt für den Einsatz an hochgeschirmten Patchkabeln, Anschlusskabeln für Kabelmodem und HD-Receivern in Verbindung mit dem Cabelcon Seal Ring wasserdicht (24 h bei 1 m Wassertiefe), daher problemlos an LNB und Antennen im Außenbereich einsetzbar für Coax-Kabel RG 6 mit Dielektrikum ca. 4,8 mm   NiTin - Beschichtung sorgt für hervorragenden Schutz gegen Umwelteinflüsse VPE: 100 zum Befestigen am Kabel bitte ein Cabelcon Verpresswerkzeug benutzen! Achtung! Das Pocket Tool Verpresswerkzeug funktioniert bei "Short"- Steckern nicht.Bitte unbedingt das Cabelcon All Size Tool oder Cabelcon Multimedia Verpresswerkzeug verwenden! Getestete Kabel: Kathrein LCD 90, LCD 95, LCD 99, LCD 111 und LCD 115 WISI MK 95, MK 96 Ören HD 113 Belden H 125

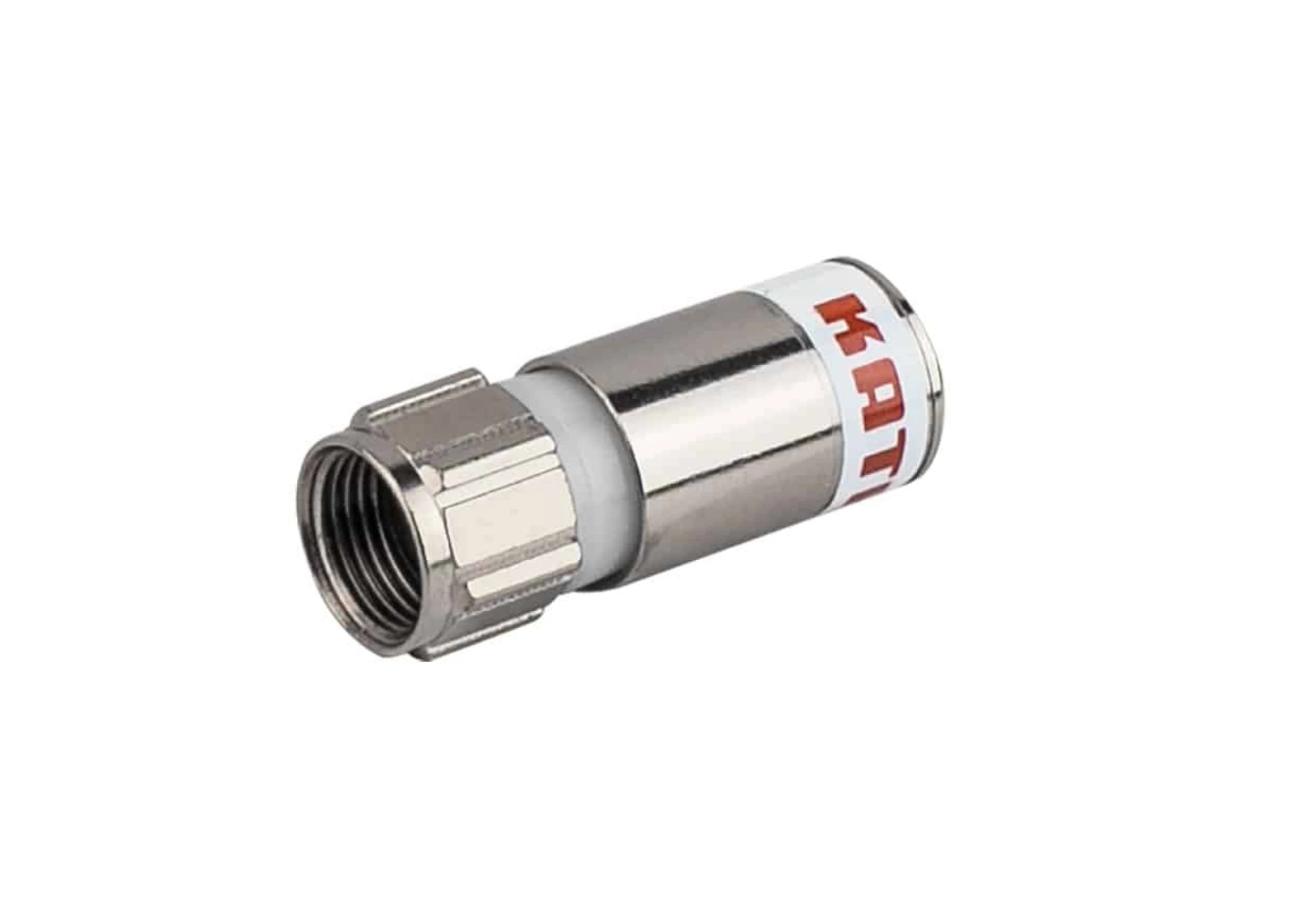

F-Kompressionsstecker Passend für Koaxialkabel: LCD 90, LCD 111 A+, LCD 115 A+, LCD 120 A+, LCD 130 A+ Schirmungsmaß: > 120/105 dB Schirmklasse A+ Vodafone-/KDG-Freigabe
