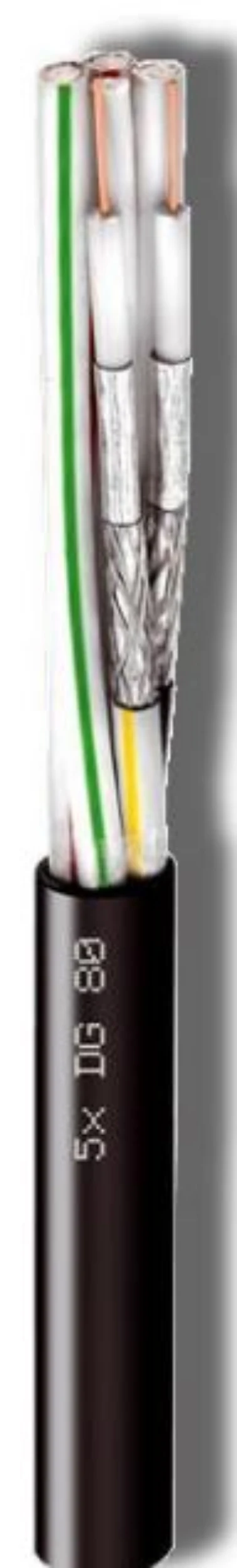

Klasse BauPVO - EU 305/2011 (DoP) Eca Verfügbarkeit ab Lager Anwendung 4K-UHD Innen- und Außenaufstellung gemäß Norm EN50117-9-2 EN50117-10-2 CEI-UNEL 36762 Reaktion bei Feuer EN50575 AUFBAU Band Material Pet Aussenmantel Ø mm 15 Material LSZH MECHANISCHE DATEN Kupfergewicht kg/km 56,0 Kabelgewicht kg/km 211,4 Min. Biegeradius x 1/ n mm 75/150 Max. Zugbelastung N 800

Klasse BauPVO - EU 305/2011 (DoP) Eca Verfügbarkeit ab Lager Anwendung 4K-UHD Innenverlegung gemäß Norm EN50117-9-2 CEI-UNEL 36762 Reaktion bei Feuer EN50575 AUFBAU Innenleiter Ø mm 0,70 Material Cu Dielektrikum Ø mm 3,00 Material PEG Band Material APA Geflecht Material CuSn Optische Geflecht-Dichte % 72 Durchmesser über Geflecht Ø mm 3,50 Aussenmantel Ø mm 4,4 Material PVC MECHANISCHE DATEN Kupfergewicht kg/km 10,0 Kabelgewicht kg/km 20,8 Min. Biegeradius x 1/ n mm 20/40 Max. Zugbelastung N 80 ELEKTRISCHE DATEN Wellenwiderstand Ohm 75±3@200 MHz Kapazität (@1kHz) pF/m 52 ± 2 Verkürzungsfaktor % 85 Dämpfung (bei 20°C ) bei 5 MHz dB/100m 2,5 bei 10 MHz dB/100m 3,5 bei 30 MHz dB/100m 5,2 bei 50 MHz dB/100m 6,7 bei 200 MHz dB/100m 13,0 bei 300 MHz dB/100m 15,9 bei 470 MHz dB/100m 20,2 bei 690 MHz dB/100m 24,0 bei 862 MHz dB/100m 27,8 bei 1000 MHz dB/100m 29,9 bei 1750 MHz dB/100m 40,3 bei 2150 MHz dB/100m 45,0 bei 2400 MHz dB/100m 47,9 bei 3000 MHz dB/100m 53,7 Rückflussdämpfung (SRL) bei 5 - 470 MHz dB >28 bei 470 - 1000 MHz dB >28 bei 1000 - 2000 MHz dB >26 bei 2000 - 3000 MHz dB >22 Transferimpedanz (Zt) Klasse B 5 - 30 MHz mOhm/m < 7 Schirmungsmaß (SA) Klasse A bei 30 - 1000 MHz dB >90 bei 1000 - 2000 MHz dB >75 bei 2000 - 3000 MHz dB >67 Gleichstromwiderstand innen/aussen Ohm/km 45,5 / 19,6 Schleifenwiderstand Ohm/km 65,1 Hochspannungsprüfung (spark test) kV 2,5 Betriebsstrom max. (Ieff) A 3

RG Ref. RG 59 Klasse BauPVO - EU 305/2011 (DoP) Eca Verfügbarkeit ab Lager Anwendung 4K-UHD Innenverlegung gemäß Norm EN50117-9-2 CEI-UNEL 36762 Reaktion bei Feuer EN50575 AUFBAU Innenleiter Ø mm 0,80 Material Cu Dielektrikum Ø mm 3,50 Material PEG Band Material APA Geflecht Material CuSn Optische Geflecht-Dichte % 65 Durchmesser über Geflecht Ø mm 4,00 Aussenmantel Ø mm 5 Material PVC MECHANISCHE DATEN Kupfergewicht kg/km 11,1 Kabelgewicht kg/km 25,9 Min. Biegeradius x 1/ n mm 25/50 Max. Zugbelastung N 90 ELEKTRISCHE DATEN Wellenwiderstand Ohm 75±3@200 MHz Kapazität (@1kHz) pF/m 52 ± 2 Verkürzungsfaktor % 85 Dämpfung (bei 20°C ) bei 5 MHz dB/100m 2,1 bei 10 MHz dB/100m 3,0 bei 30 MHz dB/100m 4,4 bei 50 MHz dB/100m 5,7 bei 200 MHz dB/100m 11,0 bei 300 MHz dB/100m 13,5 bei 470 MHz dB/100m 16,8 bei 690 MHz dB/100m 20,4 bei 1000 MHz dB/100m 24,9 bei 1750 MHz dB/100m 33,5 bei 2150 MHz dB/100m 37,4 bei 2400 MHz dB/100m 39,6 bei 3000 MHz dB/100m 44,8 Rückflussdämpfung (SRL) bei 5 - 470 MHz dB >30 bei 470 - 1000 MHz dB >28 bei 1000 - 2000 MHz dB >26 bei 2000 - 3000 MHz dB >22 Transferimpedanz (Zt) Klasse B 5 - 30 MHz mOhm/m < 9 Schirmungsmaß (SA) Klasse A bei 30 - 1000 MHz dB >90 bei 1000 - 2000 MHz dB >75 bei 2000 - 3000 MHz dB >65 Gleichstromwiderstand innen/aussen Ohm/km 35,0 / 18,6 Schleifenwiderstand Ohm/km 53,6 Hochspannungsprüfung (spark test) kV 2,5 Betriebsstrom max. (Ieff) A 4

RG Ref. RG 59 Klasse BauPVO - EU 305/2011 (DoP) Eca Verfügbarkeit ab Lager Anwendung 4K-UHD Innenverlegung gemäß Norm EN50117-9-2 CEI-UNEL 36762 Reaktion bei Feuer EN50575 AUFBAU Innenleiter Ø mm 0,80 Material Cu Dielektrikum Ø mm 3,50 Material PEG Band Material APA Geflecht Material CuSn Optische Geflecht-Dichte % 65 Durchmesser über Geflecht Ø mm 4,00 Aussenmantel Ø mm 5 Material PVC MECHANISCHE DATEN Kupfergewicht kg/km 11,1 Kabelgewicht kg/km 25,9 Min. Biegeradius x 1/ n mm 25/50 Max. Zugbelastung N 90 ELEKTRISCHE DATEN Wellenwiderstand Ohm 75±3@200 MHz Kapazität (@1kHz) pF/m 52 ± 2 Verkürzungsfaktor % 85 Dämpfung (bei 20°C ) bei 5 MHz dB/100m 2,1 bei 10 MHz dB/100m 3,0 bei 30 MHz dB/100m 4,4 bei 50 MHz dB/100m 5,7 bei 200 MHz dB/100m 11,0 bei 300 MHz dB/100m 13,5 bei 470 MHz dB/100m 16,8 bei 690 MHz dB/100m 20,4 bei 1000 MHz dB/100m 24,9 bei 1750 MHz dB/100m 33,5 bei 2150 MHz dB/100m 37,4 bei 2400 MHz dB/100m 39,6 bei 3000 MHz dB/100m 44,8 Rückflussdämpfung (SRL) bei 5 - 470 MHz dB >30 bei 470 - 1000 MHz dB >28 bei 1000 - 2000 MHz dB >26 bei 2000 - 3000 MHz dB >22 Transferimpedanz (Zt) Klasse B 5 - 30 MHz mOhm/m < 9 Schirmungsmaß (SA) Klasse A bei 30 - 1000 MHz dB >90 bei 1000 - 2000 MHz dB >75 bei 2000 - 3000 MHz dB >65 Gleichstromwiderstand innen/aussen Ohm/km 35,0 / 18,6 Schleifenwiderstand Ohm/km 53,6 Hochspannungsprüfung (spark test) kV 2,5 Betriebsstrom max. (Ieff) A 4

Klasse BauPVO - EU 305/2011 (DoP) Eca Verfügbarkeit ab Lager Anwendung DOCSIS 3.1 (Data Over Coax System), Satelliten-Internet (VSAT) 4K-UHD Innenverlegung gemäß Norm EN50117-9-2 CEI-UNEL 36762 Reaktion bei Feuer EN50575 AUFBAU Innenleiter Ø mm 1,13 Material Cu Dielektrikum Ø mm 4,80 Material PEG Band Material APA Geflecht Material CuSn Optische Geflecht-Dichte % 72 Durchmesser über Geflecht Ø mm 5,30 Aussenmantel Ø mm 6,6 Material PVC MECHANISCHE DATEN Kupfergewicht kg/km 19,2 Kabelgewicht kg/km 43,2 Min. Biegeradius x 1/ n mm 35/70 Max. Zugbelastung N 150 ELEKTRISCHE DATEN Wellenwiderstand Ohm 75±3@200 MHz Kapazität (@1kHz) pF/m 52 ± 2 Verkürzungsfaktor % 85 Dämpfung (bei 20°C ) bei 5 MHz dB/100m 1,6 bei 10 MHz dB/100m 2,3 bei 30 MHz dB/100m 3,2 bei 50 MHz dB/100m 4,1 bei 200 MHz dB/100m 8,0 bei 300 MHz dB/100m 9,8 bei 470 MHz dB/100m 12,4 bei 690 MHz dB/100m 15,1 bei 1000 MHz dB/100m 18,5 bei 1750 MHz dB/100m 24,9 bei 2150 MHz dB/100m 27,9 bei 2400 MHz dB/100m 29,6 bei 3000 MHz dB/100m 33,4 Rückflussdämpfung (SRL) bei 5 - 470 MHz dB >30 bei 470 - 1000 MHz dB >28 bei 1000 - 2000 MHz dB >26 bei 2000 - 3000 MHz dB >22 Transferimpedanz (Zt) Klasse A 5 - 30 MHz mOhm/m < 5 Schirmungsmaß (SA) Klasse A+ bei 30 - 1000 MHz dB >95 bei 1000 - 2000 MHz dB >90 bei 2000 - 3000 MHz dB >80 Gleichstromwiderstand innen/aussen Ohm/km 18,0 / 13,9 Schleifenwiderstand Ohm/km 31,9 Hochspannungsprüfung (spark test) kV 2,5 Betriebsstrom max. (Ieff) A 8

RG Ref. RG 6+ Klasse BauPVO - EU 305/2011 (DoP) Dca s2,d2,a1 Verfügbarkeit ab Lager Anwendung DOCSIS 3.1 (Data Over Coax System), Satelliten-Internet (VSAT) 4K-UHD Innen- und Außenaufstellung gemäß Norm EN50117-9-2 EN50117-10-2 CEI-UNEL 36762 Reaktion bei Feuer EN50575 AUFBAU Innenleiter Ø mm 1,13 Material Cu Dielektrikum Ø mm 4,80 Material PEG Band Material APA Geflecht Material CuSn Optische Geflecht-Dichte % 72 Durchmesser über Geflecht Ø mm 5,30 Aussenmantel Ø mm 6,6 Material LSZH MECHANISCHE DATEN Kupfergewicht kg/km 19,2 Kabelgewicht kg/km 44,6 Min. Biegeradius x 1/ n mm 35/70 Max. Zugbelastung N 150 ELEKTRISCHE DATEN Wellenwiderstand Ohm 75±3@200 MHz Kapazität (@1kHz) pF/m 52 ± 2 Verkürzungsfaktor % 85 Dämpfung (bei 20°C ) bei 5 MHz dB/100m 1,6 bei 10 MHz dB/100m 2,3 bei 30 MHz dB/100m 3,2 bei 50 MHz dB/100m 4,1 bei 200 MHz dB/100m 8,0 bei 300 MHz dB/100m 9,8 bei 470 MHz dB/100m 12,4 bei 690 MHz dB/100m 15,1 bei 1000 MHz dB/100m 18,5 bei 1750 MHz dB/100m 24,9 bei 2150 MHz dB/100m 27,9 bei 2400 MHz dB/100m 29,6 bei 3000 MHz dB/100m 33,4 Rückflussdämpfung (SRL) bei 5 - 470 MHz dB >30 bei 470 - 1000 MHz dB >28 bei 1000 - 2000 MHz dB >26 bei 2000 - 3000 MHz dB >22 Transferimpedanz (Zt) Klasse A 5 - 30 MHz mOhm/m < 5 Schirmungsmaß (SA) Klasse A+ bei 30 - 1000 MHz dB >95 bei 1000 - 2000 MHz dB >90 bei 2000 - 3000 MHz dB >80 Gleichstromwiderstand innen/aussen Ohm/km 18,0 / 13,9 Schleifenwiderstand Ohm/km 31,9 Hochspannungsprüfung (spark test) kV 2,5 Betriebsstrom max. (Ieff) A 8

Hochwertiges Material: Das Cavel RP913PE Class A++ Outdoor Koaxialkabel ist aus hochwertigem Material gefertigt, das eine optimale Signalübertragung gewährleistet. Es bietet eine ausgezeichnete Signalqualität für Anwendungen wie TV-Empfang, Satellitenfernsehen, terrestrisches Fernsehen und Breitband-Internet. UV-Beständigkeit: Dieses Kabel ist UV-beständig, was bedeutet, dass es auch bei intensiver Sonneneinstrahlung seine Leistungsfähigkeit beibehält. Es kann ohne Bedenken im Freien installiert werden, ohne dass die UV-Strahlen die Kabelstruktur oder die Signalqualität beeinträchtigen. Wetterfestigkeit: Das Cavel RP913PE Class A++ Koaxialkabel ist gegen verschiedene Witterungseinflüsse geschützt, darunter Regen, Feuchtigkeit und Temperaturschwankungen. Dadurch eignet es sich perfekt für den Einsatz in verschiedenen Umgebungen, sei es auf dem Dach, an der Fassade oder im Garten. Antennenkabel in Erde verlegen: Das Cavel RP913PE kann unterirdisch im Erdreich verlegt werden. Es handelt sich um ein Erdkabel. Technische Daten: Cavel RP913PE RG Ref.   RG 6EU Klasse BauPVO - EU 305/2011 (DoP)   Fca Anwendung   DOCSIS 3.1 (Data Over Coax System) CATV 4K-UHD Verlegung im Außenbereich und unter der Erde gemäß Norm   EN 50117-2-5 Reaktion bei Feuer   EN50575 AUFBAU     Innenleiter Ø mm 1,13   Material Cu Dielektrikum Ø mm 4,75   Material PEG Band Material AP Geflecht Material CuSn Optische Geflecht-Dichte % 72 Durchmesser über Geflecht Ø mm 5,30 Aussenmantel Ø mm 6,6   Material PE MECHANISCHE DATEN     Kupfergewicht kg/km 19,1 Kabelgewicht kg/km 41,0 Min. Biegeradius x 1/ n mm 40/80 Max. Zugbelastung N 150 ELEKTRISCHE DATEN     Wellenwiderstand Ohm 75±3@200 MHz Kapazität (@1kHz) pF/m 52 ± 2 Verkürzungsfaktor % 85 Dämpfung (bei 20°C )     bei 5 MHz dB/100m 1,4 bei 10 MHz dB/100m 1,9 bei 30 MHz dB/100m 3,0 bei 50 MHz dB/100m 4,0 bei 200 MHz dB/100m 8,1 bei 300 MHz dB/100m 9,9 bei 470 MHz dB/100m 12,6 bei 862 MHz dB/100m 17,3 bei 1000 MHz dB/100m 18,7 bei 1750 MHz dB/100m 25,7 bei 2150 MHz dB/100m 28,8 bei 2400 MHz dB/100m 30,6 bei 3000 MHz dB/100m 34,1 Rückflussdämpfung (SRL)     bei 5 - 470 MHz dB >30 bei 470 - 1000 MHz dB >28 bei 1000 - 2000 MHz dB >26 bei 2000 - 3000 MHz dB >22 Transferimpedanz (Zt) Klasse A+ 5 - 30 MHz mOhm/m < 2,5 Schirmungsmaß (SA) Klasse A++ bei 30 - 1000 MHz dB >112 bei 1000 - 2000 MHz dB >104 bei 2000 - 3000 MHz dB >91 Gleichstromwiderstand innen/aussen Ohm/km 18,0 / 10,7 Schleifenwiderstand Ohm/km 28,7 Hochspannungsprüfung (spark test) kV 5,0 Betriebsstrom max. (Ieff) A 8

Klasse BauPVO - EU 305/2011 (DoP) Eca Verfügbarkeit ab Lager Anwendung DOCSIS 3.1 (Data Over Coax System), Satelliten-Internet (VSAT) 4K-UHD Innenverlegung gemäß Norm EN50117-9-2 CEI-UNEL 36762 Reaktion bei Feuer EN50575 AUFBAU Innenleiter Ø mm 1,13 Material Cu Dielektrikum Ø mm 4,80 Material PEG Band Material APA Geflecht Material CuSn Optische Geflecht-Dichte % 72 Durchmesser über Geflecht Ø mm 5,30 Aussenmantel Ø mm 6,6 Material PVC MECHANISCHE DATEN Kupfergewicht kg/km 19,2 Kabelgewicht kg/km 43,2 Min. Biegeradius x 1/ n mm 35/70 Max. Zugbelastung N 150 ELEKTRISCHE DATEN Wellenwiderstand Ohm 75±3@200 MHz Kapazität (@1kHz) pF/m 52 ± 2 Verkürzungsfaktor % 85 Dämpfung (bei 20°C ) bei 5 MHz dB/100m 1,6 bei 10 MHz dB/100m 2,3 bei 30 MHz dB/100m 3,2 bei 50 MHz dB/100m 4,1 bei 200 MHz dB/100m 8,0 bei 300 MHz dB/100m 9,8 bei 470 MHz dB/100m 12,4 bei 690 MHz dB/100m 15,1 bei 1000 MHz dB/100m 18,5 bei 1750 MHz dB/100m 24,9 bei 2150 MHz dB/100m 27,9 bei 2400 MHz dB/100m 29,6 bei 3000 MHz dB/100m 33,4 Rückflussdämpfung (SRL) bei 5 - 470 MHz dB >30 bei 470 - 1000 MHz dB >28 bei 1000 - 2000 MHz dB >26 bei 2000 - 3000 MHz dB >22 Transferimpedanz (Zt) Klasse A 5 - 30 MHz mOhm/m < 5 Schirmungsmaß (SA) Klasse A+ bei 30 - 1000 MHz dB >95 bei 1000 - 2000 MHz dB >90 bei 2000 - 3000 MHz dB >80 Gleichstromwiderstand innen/aussen Ohm/km 18,0 / 13,9 Schleifenwiderstand Ohm/km 31,9 Hochspannungsprüfung (spark test) kV 2,5 Betriebsstrom max. (Ieff) A 8

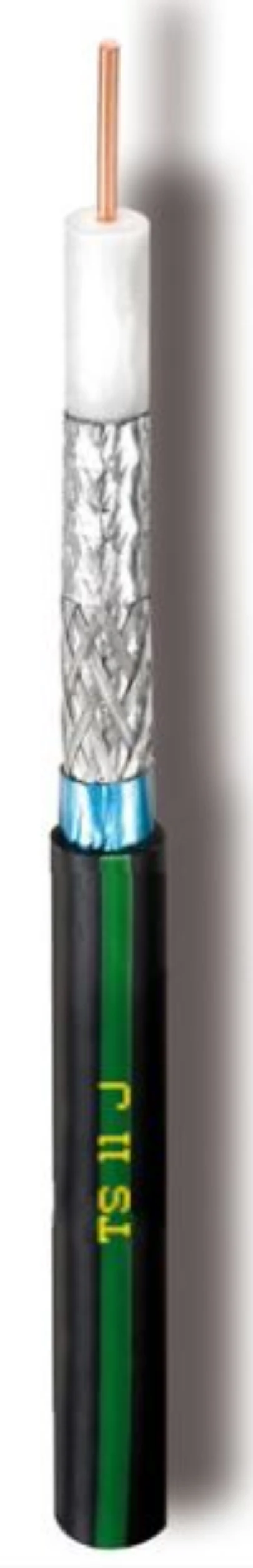

Klasse BauPVO - EU 305/2011 (DoP) Fca Verfügbarkeit ab Lager Anwendung DOCSIS 3.1 (Data Over Coax System) CATV 4K-UHD Verlegung im Außenbereich und unter der Erde gemäß Norm EN50117-11-2 CEI-UNEL 36762 Reaktion bei Feuer EN50575 AUFBAU Innenleiter Ø mm 1,63 Material Cu Dielektrikum Ø mm 7,20 Material PEG Band Material APAS Geflecht Material CuSn Optische Geflecht-Dichte % 63 Durchmesser über Geflecht Ø mm 7,85 Band überlappend Material APJ Aussenmantel Ø mm 10,3 Material PE MECHANISCHE DATEN Kupfergewicht kg/km 34,6 Kabelgewicht kg/km 86,7 Min. Biegeradius x 1/ n mm 100 Max. Zugbelastung N 300 ELEKTRISCHE DATEN Wellenwiderstand Ohm 75±2@200 MHz Kapazität (@1kHz) pF/m 52 ± 2 Verkürzungsfaktor % 85 Dämpfung (bei 20°C ) bei 5 MHz dB/100m 1,1 bei 10 MHz dB/100m 1,5 bei 30 MHz dB/100m 2,2 bei 50 MHz dB/100m 2,8 bei 200 MHz dB/100m 5,2 bei 300 MHz dB/100m 6,4 bei 470 MHz dB/100m 8,1 bei 690 MHz dB/100m 9,9 bei 1000 MHz dB/100m 12,8 bei 1750 MHz dB/100m 17,0 bei 2150 MHz dB/100m 19,4 bei 2400 MHz dB/100m 21,0 bei 3000 MHz dB/100m 24,5 Rückflussdämpfung (SRL) bei 5 - 470 MHz dB >30 bei 470 - 1000 MHz dB >28 bei 1000 - 2000 MHz dB >23 bei 2000 - 3000 MHz dB >20 Transferimpedanz (Zt) Klasse A+ 5 - 30 MHz mOhm/m < 2,5 Schirmungsmaß (SA) Klasse A++ bei 30 - 1000 MHz dB >110 bei 1000 - 2000 MHz dB >105 bei 2000 - 3000 MHz dB > 85 Gleichstromwiderstand innen/aussen Ohm/km 8,5 / 7,5 Schleifenwiderstand Ohm/km 16,0 Hochspannungsprüfung (spark test) kV 8,0 Betriebsstrom max. (Ieff) A 16

dibkom-zertifiziertes Material Sehr hohes Schirmungsmaß typ. 130dB und hoher Schutz gegen Störeinwirkungen (LTE) Innenleiter Kupfer 1,13mm; Aussenleiter 3-fach Schirmung mit verzinntem Kupfergeflecht und zwei Folienschichten Geringe Dämpfung über lange Verbindungsstrecken Bleifrei, ohne Silikon; UV-beständig; nicht halogenfrei Bauproduktenverordnung EU 305/2011 (EN 50575) Brandklasse: Eca Erfüllt die EN 50117 / Schirmungsklasse A++ Erleichterte Steckermontage durch verklebte Folie Für Hausinstallation Mit Metermarkierung RG Ref.   RG 6+    Klasse CPR nach EU 305/2011 (DoP)   Eca gemäß Norm   EN 50117-2-4 Feuerwiderstand   EN50575 AUFBAU     Innenleiter Ø mm 1,13   Material Cu Dielektrikum Ø mm 4,80   Material PEG Band Material APAS Geflecht Material CuSn Optische Geflecht-Dichte % 45 Durchmesser über Geflecht Ø mm 5,37 Band überlappend Material APJ Aussenmantel Ø mm 6,9   Material PVC MECHANISCHE DATEN     Kupfergewicht kg/km 14,6 Kabelgewicht kg/km 43,9 Min. Biegeradius x 1/ n mm 35/70 Max. Zugbelastung N 150 ELEKTRISCHE DATEN     Wellenwiderstand Ohm 75±3@200 MHz Kapazität (@1kHz) pF/m 52 ± 2 Verkürzungsfaktor % 85 Dämpfung (bei 20°C )     bei 5 MHz dB/100m 1,6 bei 10 MHz dB/100m 2,3 bei 30 MHz dB/100m 3,2 bei 50 MHz dB/100m 4,1 bei 200 MHz dB/100m 8,0 bei 300 MHz dB/100m 9,8 bei 470 MHz dB/100m 12,5 bei 862 MHz dB/100m 17,2 bei 1000 MHz dB/100m 18,6 bei 1750 MHz dB/100m 25,2 bei 2150 MHz dB/100m 28,1 bei 2400 MHz dB/100m 29,7 bei 3000 MHz dB/100m 33,7 Rückflussdämpfung (SRL)     bei 5 - 470 MHz dB >30 bei 470 - 1000 MHz dB >28 bei 1000 - 2000 MHz dB >26 bei 2000 - 3000 MHz dB >22 Transferimpedanz (Zt) Klasse A 5 - 30 MHz mOhm/m < 4,5 Schirmungsmaß (SA) Klasse A++ bei 30 - 1000 MHz dB >105 bei 1000 - 2000 MHz dB >100 bei 2000 - 3000 MHz dB >85 Innenleiterwiderstand Ohm/km 18,0 / 14,0 Schleifenwiderstand Ohm/km 32,0 Hochspannungsprüfung (spark test) kV 3,0 Betriebsstrom max. (Ieff) A 8

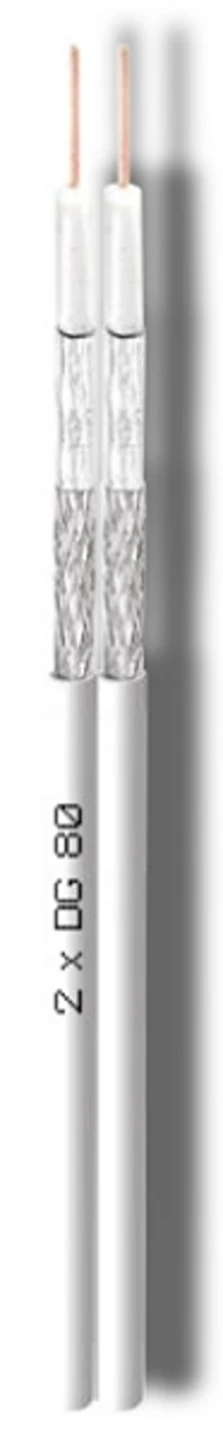

RG Ref. RG 59 Klasse BauPVO - EU 305/2011 (DoP) Eca Verfügbarkeit ab Lager Anwendung 4K-UHD Innenverlegung gemäß Norm EN50117-9-2 CEI-UNEL 36762 Reaktion bei Feuer EN50575 AUFBAU Innenleiter Ø mm 0,80 Material Cu Dielektrikum Ø mm 3,50 Material PEG Band Material APA Geflecht Material CuSn Optische Geflecht-Dichte % 65 Durchmesser über Geflecht Ø mm 4,00 Aussenmantel Ø mm 5x11 Material PVC MECHANISCHE DATEN Kupfergewicht kg/km 22,3 Kabelgewicht kg/km 56,2 Min. Biegeradius x 1/ n mm 25/50 Max. Zugbelastung N 90 ELEKTRISCHE DATEN Wellenwiderstand Ohm 75±3@200 MHz Kapazität (@1kHz) pF/m 52 ± 2 Verkürzungsfaktor % 85 Dämpfung (bei 20°C ) bei 5 MHz dB/100m 2,1 bei 10 MHz dB/100m 3,0 bei 30 MHz dB/100m 4,4 bei 50 MHz dB/100m 5,7 bei 200 MHz dB/100m 11,0 bei 300 MHz dB/100m 13,5 bei 470 MHz dB/100m 16,8 bei 690 MHz dB/100m 20,4 bei 1000 MHz dB/100m 24,9 bei 1750 MHz dB/100m 33,5 bei 2150 MHz dB/100m 37,4 bei 2400 MHz dB/100m 39,6 bei 3000 MHz dB/100m 44,8 Rückflussdämpfung (SRL) bei 5 - 470 MHz dB >30 bei 470 - 1000 MHz dB >28 bei 1000 - 2000 MHz dB >26 bei 2000 - 3000 MHz dB >22 Transferimpedanz (Zt) Klasse B 5 - 30 MHz mOhm/m < 9 Schirmungsmaß (SA) Klasse A bei 30 - 1000 MHz dB >90 bei 1000 - 2000 MHz dB >75 bei 2000 - 3000 MHz dB >65 Gleichstromwiderstand innen/aussen Ohm/km 35,0 / 18,6 Schleifenwiderstand Ohm/km 53,6 Hochspannungsprüfung (spark test) kV 2,5 Betriebsstrom max. (Ieff) A 4

75 Ohm Coaxial Cable PRODUCT DESCRIPTION: BONDED LAMINATED ALUMINUM TAPE, 60% BRAID, LAMINATED ALUMINUM TAPE, PE JACKET CENTER CONDUCTOR: 14 AWG COPPER-CLAD STEEL NOMINAL DIAMETER: 0.064” (1.63 mm) DIELECTRIC: GAS EXPANDED POLYETHYLENE NOMINAL DIAMETER OVER DIELECTRIC: 0.280” (7.11 mm) SHIELD: 1ST SHIELD: ALUMINUM LAMINATED TAPE BONDED TO THE DIELECTRIC NOMINAL DIAMETER OVER TAPE: 0.287” (7.29 mm) 2nd SHIELD: 34 AWG ALUMINUM BRAID WIRE 60% COVERAGE 3RD SHIELD: LAMINATED ALUMINUM TAPE JACKET: PE JACKET NOMINAL DIAMETER OVER JACKET: 0.400” (10.16 mm) NOMINAL JACKET THICKNESS: 0.039” (0.99 mm) ELECTRICAL PROPERTIES: IMPEDANCE: 75.0 +/- 3.0 Ohms VELOCITY OF PROPAGATION: 85.0% NOMINAL ATTENUATION: @ 68°F (20°C)

Impedanz: 75 Ω Mit Metermarkierung Innenleiter Kupfer blank; Aussenleiter 3-fach Schirmung mit verzinntem Kupfergeflecht und zwei Folienschichten Geringe Dämpfung über lange Verbindungsstrecken Für Hausinstallation Bleifrei, ohne Silikon; UV-beständig; nicht halogenfrei Bauproduktenverordnung EU 305/2011 (EN 50575) Brandklasse: Eca Sehr hohes Schirmungsmaß typ. 135 dB und hoher Schutz gegen Störeinwirkungen (LTE) Erfüllt die EN 50117 / Schirmungsklasse A+ Passende Stecker: EMK 01, EMK 02, EMK 11, EMK 12, EMK 20, EMK 21, EMK 61, EMK 63, EMK 64

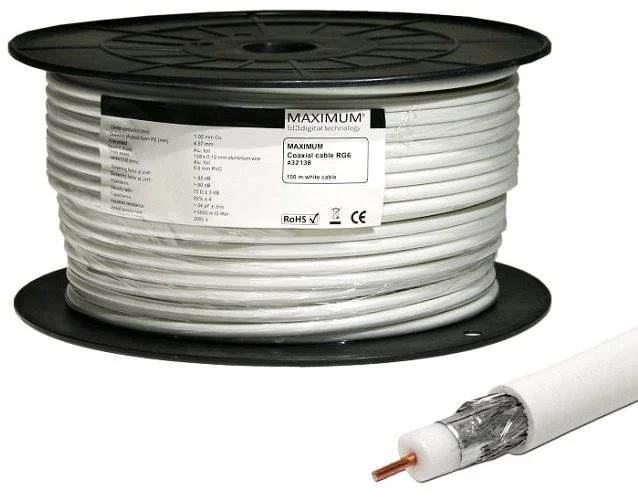

Koaxialkabel   Innenkabel Kupfer  6,6 mm Durchmesser des Aussenmantels  1,02 mm Durchmesser des Innenleiters  dreifache Abschirmung  75 Ohm  weiß

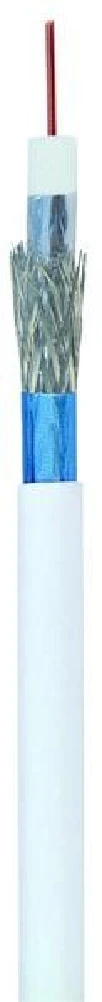

Koaxialkabel 120 dB, Ø 6,8 mm, Länge 100 m, PVC weiß, Kabelring in Kunststoff-Folie Übertrifft Klasse A+ (EN 50117-2-4) Schirmungsmaß >120 dB 3-fach geschirmt, mit geklebter Außenleiterfolie zur einfachen Steckermontage Erfüllt Brandklasse Dca, s3, d2, a3 (EN 50575) Meterangabe auf Außenmantel gedruckt RoHS konform Alterungsbeständiges, gasgeschäumtes Dielektrikum Einfache Montage mit dem WISI-Steckersystem (DV 15, DV 15N, DV 55, DV 85) Steckerkompatibel mit Cabelcon F-56-CX3 4.9 Freigegeben von Vodafone

Koaxialkabel 120 dB, Ø 6,8 mm, Länge 100 m, PVC weiß, auf Kunststoff-Trommel Übertrifft Klasse A+ (EN 50117-2-4) Schirmungsmaß >120 dB 3-fach geschirmt, mit geklebter Außenleiterfolie zur einfachen Steckermontage Erfüllt Brandklasse Dca, s3, d2, a3 (EN 50575) Meterangabe auf Außenmantel gedruckt RoHS konform Alterungsbeständiges, gasgeschäumtes Dielektrikum Einfache Montage mit dem WISI-Steckersystem (DV 15, DV 15N, DV 55, DV 85) Steckerkompatibel mit Cabelcon F-56-CX3 4.9 Freigegeben von Vodafone

Koaxialkabel 120 dB, Ø 6,8 mm, Länge 250 m, PVC weiß, in KOAXBox-Abrollkarton Übertrifft Klasse A+ (EN 50117-2-4) Schirmungsmaß >120 dB 3-fach geschirmt, mit geklebter Außenleiterfolie zur einfachen Steckermontage Erfüllt Brandklasse Dca, s3, d2, a3 (EN 50575) Meterangabe auf Außenmantel gedruckt RoHS konform Alterungsbeständiges, gasgeschäumtes Dielektrikum Einfache Montage mit dem WISI-Steckersystem (DV 15, DV 15N, DV 55, DV 85) Steckerkompatibel mit Cabelcon F-56-CX3 4.9 Freigegeben von Vodafone
