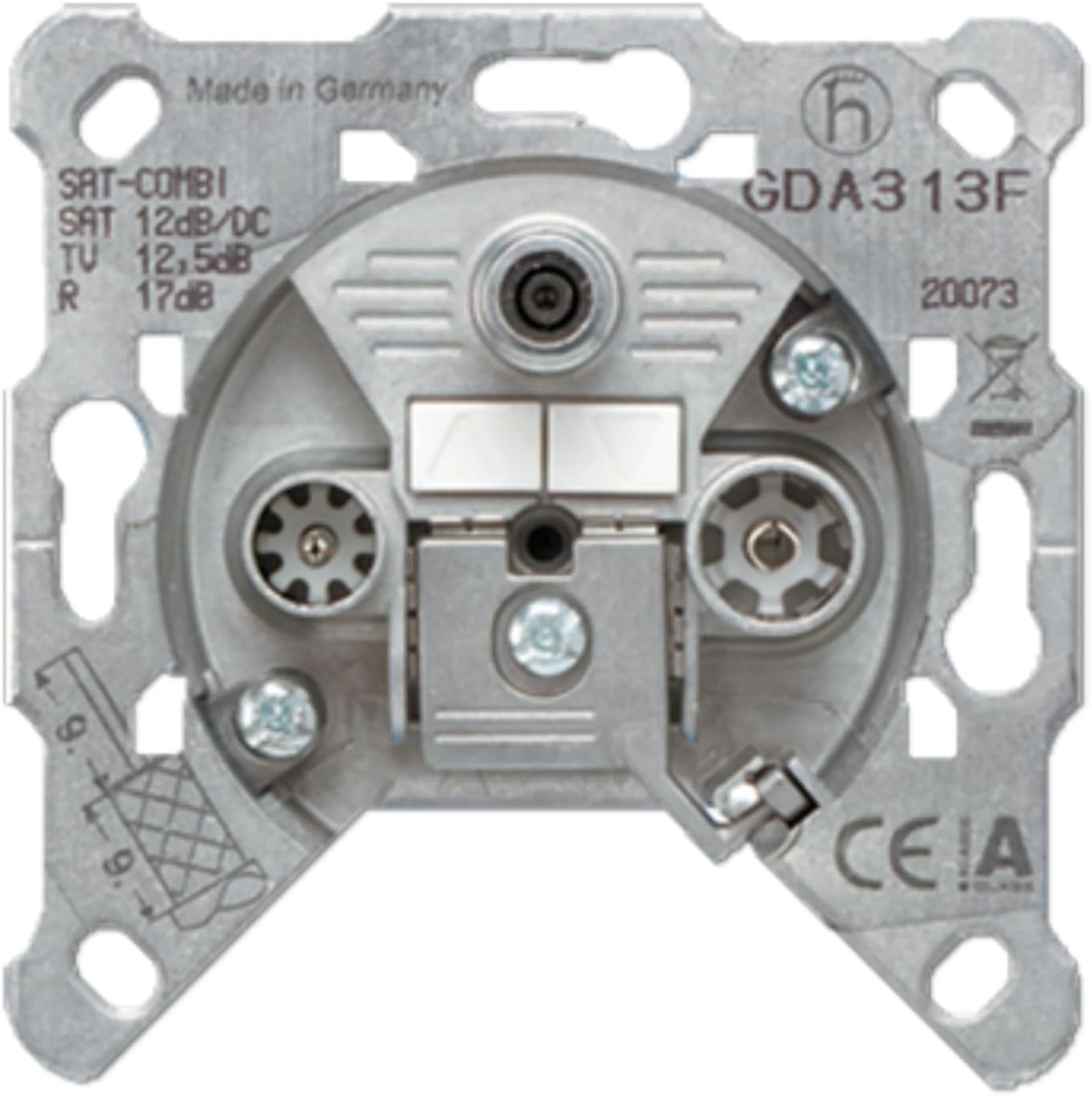

3-fach Antennendose (ClassA) für den Einsatz in Sat-Anlagen als Enddose. Es stehen 3 Ausgänge zur Verfügung (Sat / TV / Radio). Diese Dose ist für jede normale analoge oder digitale Satanlage geeignet. Die Lieferung erfolgt komplett mit Aufputzrahmen, Deckel und Rahmen (siehe Foto). Die Dose kann auf der Wand oder ohne Rahmen Unterputz montiert werden ist digitaltauglich und erfüllt auch alle DiSEqC - Kriterien.Diese Dosen sind von den Abmessungen genormt und passen auch in allen möglichen Schalterprogrammen von verschiedenen Herstellern .Die Standarddose passend für jede Satellitenanlage, geeignet für Auf- und Unterputzmontage.Farbe: weiß
Technische Daten:
Anschlussdämpfung:B I (5 - 68MHz) 1dBUKW (87,5 - 108MHz) 1,5dBB III - V (174 - 862MHz) 2dBSat (950 - 2400MHz) 2 - 2,5dBRückflussdämpfung:• Terr. > 9dB• Sat > 5dBSat-Ausgang: max. 500mA
Geeignet für
1) Sat- und BK-Anlagen als Enddose / Stichleitungsdose2) Für den direkten Anschluss am Multischalter oder LNB2) Unterputzmontage3) Aufputzmontage
Lieferumfang:
1 x Antennensteckdose mit 3 Ausgängen (Sat / TV / Radio)1 x Deckel / Farbe: weiß1 x Aufputzrahmen / Farbe: weiß4 x Befestigungsschrauben
Highlights:
Zum Einsatz in Verteilanlagen mit Multischaltern und Twin-Receivern
Die Umschaltung erfolgt über die 14/18 V LNC Versorgungsspannung vom Receiver
2 getrennte Sat Ein- und Ausgänge
Komplett mit Rahmen, Deckel und Befestigungsschrauben
Technische Daten:
Frequenzbereich
4 - 2200MHz
Anschlussdämpfung
max. 3dB
Durchgangsdämpfung:
--
Entkopplung
40dB

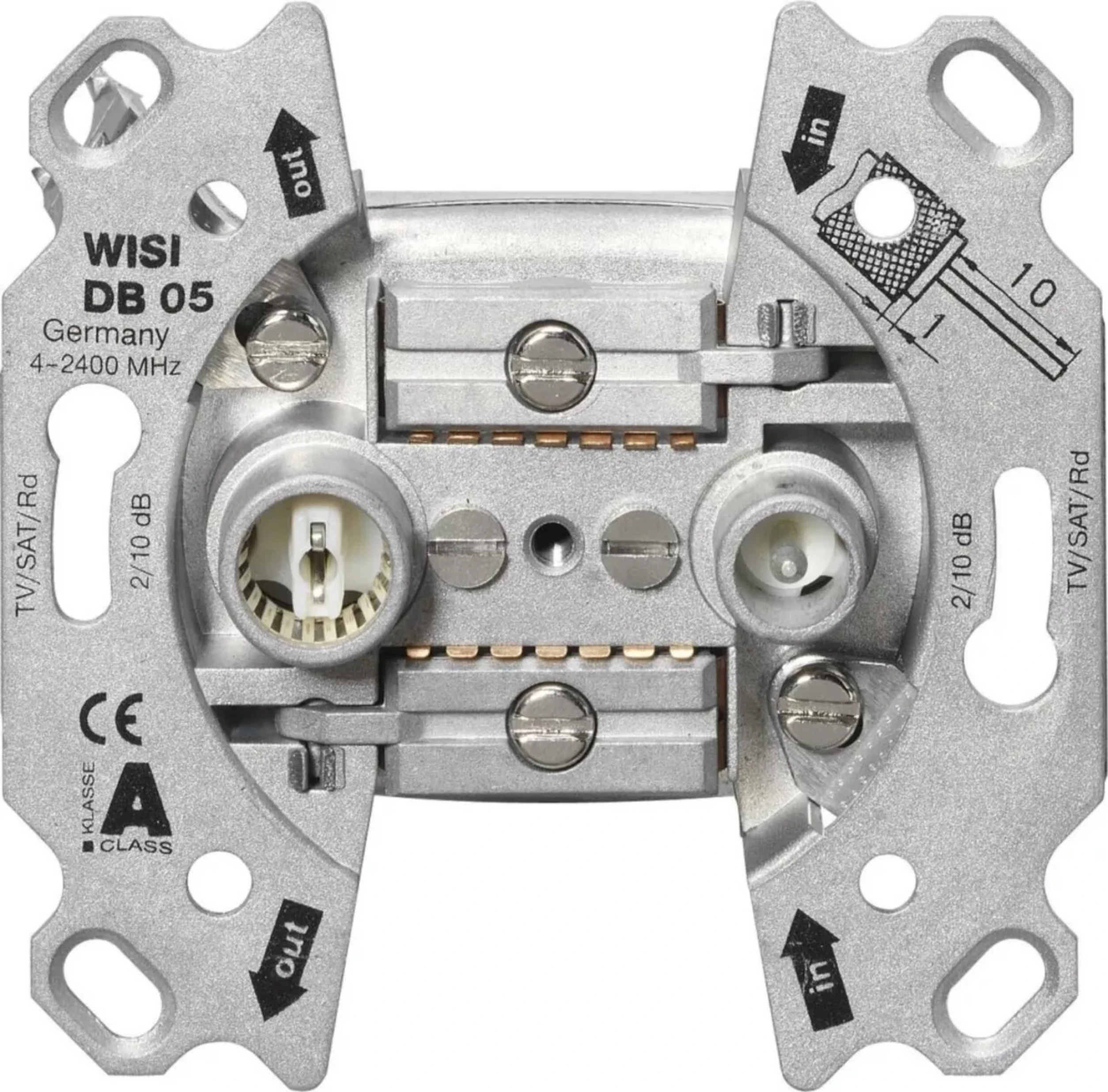

CLASS-A mit DC-Durchlass + Diode (nicht programmierbar)
Komplettgerät Gehäusefarbe: weiß
Anschlüsse: Sat / Kabel / TV / Radio und terrestrisch
Für Auf- und Unterputzmontage
Geeignet für Unicable / SCR Einkabellösungen
Technische Daten:
Frequenzbereich
4 - 2400MHz
Anschlussdämpfung
10dB
Durchgangsdämpfung
max. 3dB
Entkopplung
40dB
Die Antennensteckdosen der JAD-Serie stehen in verschiedenen Ausführungen zur Verfügung. Die Dosen können in Verbindung mit Multischaltern oder Einkabelumsetzern eingesetzt werden (bei wohnungsübergreifender Einkabelinstallation sollten allerdings JAP-Dosen verwendet werden).
JAD300TRS
JAD307TRS
JAD310TRS
JAD314TRS
JAD318TRS
JAD400TRSM
JAD410TRSM
Stamm 5MHz
-
-
- 1,5 dB
- 1,5 dB
- 1,1 dB
-
- 2,8 dB
Stamm 450MHz
-
-
- 1,6 dB
- 1,5 dB
- 1,2 dB
-
- 3,0 dB
Stamm 862MHz
-
-
- 1,7 dB
- 1,5 dB
- 1,3 dB
-
- 3,1 dB
Stamm 950MHz
-
-
- 1,7 dB
- 1,5 dB
- 1,4 dB
-
- 3,3 dB
Stamm 1500MHz
-
-
- 2,3 dB
- 2,0 dB
- 1,9 dB
-
- 3,3 dB
Stamm 1800MHz
-
-
- 2,8 dB
- 2,2 dB
- 1,9 dB
-
- 3,3 dB
Stamm 2150MHz
-
-
- 3,7 dB
- 2,5 dB
- 2,2 dB
-
- 3,8 dB
Abzweig RadioIEC-Buchse
- 4,5 dB87,5 .. 108 MHz
- 8 dB87,5 .. 108 MHz
- 12 dB87,5 .. 108 MHz
- 16 dB87,5 .. 108 MHz
- 20 dB87,5 .. 108 MHz
- 8 dB87,5 .. 108 MHz
- 18 dB87,5 .. 108 MHz
Abzweig TVIEC-Stecker
- 2 dB5..65/109..862 MHz
- 7 dB5..65/109..862MHz
- 10 dB5..65/109..862 MHz
- 14 dB5..65/109..862 MHz
- 18 dB5..65/109..862 MHz
- 8 dB109..862 MHz
- 17 dB109..862 MHz
Abzweig SatF-Buchse
- 2 dB950..2150 MHz
- 7 dB950..2150 MHz
- 10 dB950..2150 MHz
- 14 dB950..2150 MHz
- 18 dB950..2150 MHz
- 1 dB950..2150 MHz
- 10 dB950..2150 MHz
Abzweig ModemF-Buchse
-
-
-
-
-
- 8 dB5..862 MHz
- 13 dB5..862 MHz
Max. Modempegel
120 dBµV(TV-Buchse)
120 dBµV(TV-Buchse)
120 dBµV(TV-Buchse)
120 dBµV(TV-Buchse)
120 dBµV(TV-Buchse)
120 dBµV(Modem-Buchse)
120 dBµV(Modem-Buchse)
DC-Durchgang
max. 500 mA
max. 500 mA
max. 500 mA
max. 500 mA
max. 500 mA
max. 500 mA
max. 500 mA
Einbautiefe
22,5 mm
22,5 mm
22,5 mm
22,5 mm
22,5 mm
22,5 mm
22,5 mm
Schirmung/EMV
CE, Klasse A
CE, Klasse A
CE, Klasse A
CE, Klasse A
CE, Klasse A
CE, Klasse A
CE, Klasse AJAD300TRS: Stichdose, welche als einzige Dose einer Ableitung eingesetzt werdenJAD307TRS: Enddose, diese terminiert eine Stammleitung (als letzte Dose, diodenentkoppelt)JAD310/314/318TRS: Durchschleifdose (diodenentkoppelt)
Erfüllen: EN 60728-11 und EN 50083-2
Stabiles Druckgussgehäuse
Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Durchmesser 55-65 mm
Mit fast allen Installationsprogrammen kombinierbar
Sat-Einzelanschlussdose, 3fach, für Stichleitungs- und Sternverteilsysteme in Sat-Hausverteilanlagen
Mit Gleichspannungs-Durchlass über den Sat-Anschluss (max. 24 V/320 mA, 22-kHz- und DiSEqCTM-Signal)
Für zwei getrennte Stichleitungen vom Sat-Multischalter oder LNB.
3-Loch Sat-Antennendose, besonders geeignet für den Einsatz in Multischalteranlagen und Sat-Einzelanlagen für den gleichzeitigen, unabhängigen Betrieb von zwei Sat-Receivern (z.B. Twin-Sat-Receiver)
sehr geringe Verteildämpfung durch selektive Aufsplittung der Frequenzbänder über Filter
2 getrennte, fernspeisefähige Sat-Auslässe (2 x F-Buchse), 1 TV/Radio-Auslass (IEC-Stecker)
EDU 04 F - 2 Loch Super-Breitband-Dose
Universal-Einzeldose mit durchgängigen Frequenzbändern für TV/RF und Sat,
geeignet für BK- und SAT-ZF-Hausverteilanlagen
2 gleichberechtigte Auslässe für diverse Endgeräte
rückkanaltauglich
Einzeldose für entkoppelte Stichleitungen vom Etagenabzweiger oder Multischter bzw. LNC, fernspeisetauglich über TV-Auslass
Einzeldose zur Verwendung hinter dem Multischalter bzw. Abzweiger
LTE-geschützt im TV-Ausgang über 700 MHz
Selektive Anschlüsse für TV, Radio und SAT
inklusive weißem Kunststoffrahmen und Abdeckplatte
GEDU 10 - 2-Loch Super-Breitband-Dose
Universal-Durchgangsdose mit durchgängigen Frequenzbändern für TV/RF und Sat.
geeignet für BK- und Sat-ZF-Hausverteilungen (Kein Gleichspannungsdurchlass)
2 gleichberechtigte Ausgänge für diverse Endgeräte
rückkanaltauglich
Durchgangsdose für Baumstrukturen
GEDU 15 - 2-Loch Super-Breitband-Dose
Universal-Durchgangsdose mit durchgängigen Frequenzbändern für TV/RF und Sat.
geeignet für BK- und Sat-ZF-Hausverteilungen (Kein Gleichspannungsdurchlass)
2 gleichberechtigte Ausgänge für diverse Endgeräte
rückkanaltauglich
GEDU 20 - 2-Loch Super-Breitband-Dose
Universal-Durchgangsdose mit durchgängigen Frequenzbändern für TV/RF und Sat.
geeignet für BK- und Sat-ZF-Hausverteilungen (Kein Gleichspannungsdurchlass)
2 gleichberechtigte Ausgänge für diverse Endgeräte
rückkanaltauglich

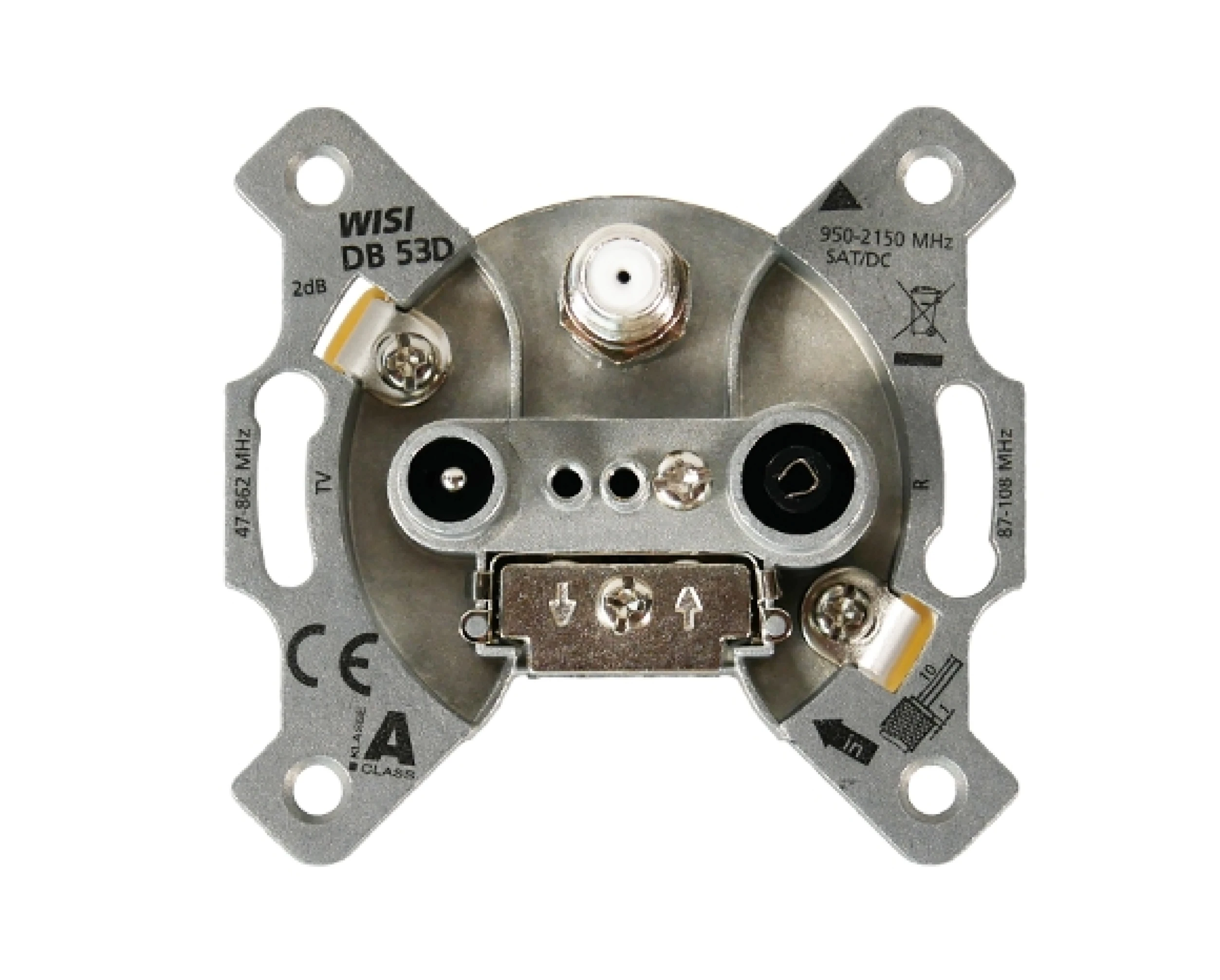

Die DB 53 ist eine 3-Loch Stichdose für Sattelitenempfangsanlagen zum getrennten Anschluss von Radio, TV Empfängern und zusätzlichen SAT Empfängern. Im SAT Anschluss ist ein DC-Bypass integriert der die Durchleitung der erforderlichen Schaltspannungen ermöglicht. Das Gehäuse bietet eine sehr hohe Stabilität und gewährleistet hohe Schirmungseigenschaften (Klasse A). Dank flacher Bauweise ist sie platzsparend und durch IEC- Buchse/Stecker,F-Buchse ist ein sicherer Anschluss gewährleistet.
2 SAT-Ausgänge zur optimalen Signalversorgung eines TWIN Receivers
SAT-Ausgang 2 auch für CATV geeignet
Hohe Entkopplung mittels Richtkoppler
DC-Bypass über beide SAT-AusgängeDie DB 54 ist eine 4-Loch Stichdose speziell für TWIN Receiver. Dies ermöglicht 2 Leitungen unabhängig voneinander zu betreiben. Der SAT 2 Eingang ist auch für CATV geeignet. In beiden SAT Anschlüssen ist ein DC-Bypass integriert der die Durchleitung der erforderlichen Schaltspannungen ermöglicht. Das Gehäuse bietet eine sehr hohe Stabilität und gewährleistet hohe Schirmungseigenschaften (Klasse A). Dank flacher Bauweise ist sie platzsparend und durch IEC- Buchse/Stecker, 2x F-Buchsen ist ein sicherer Anschluss gewährleistet.
