Axing CFA 11-00 F-Abschlusswiderstand DC-entkoppelt (10 Stück)
F-Stecker
DC-entkoppelt
Impedanz 75 Ω
Axing CFA 26-02 Adapter FF F-Buchse
Axing CFA 26-02 F-Buchse auf F-Buchse mit Kontermutter
Inhalt: 1 Stück
Axing SZU 14-00 DC-Blocker F-Anschlüsse
Frequenzbereich
5…2200 MHz
Rückflussdämpfung TERR
≥ 20 dB…1,5 dB/Okt. (≥ 15 dB)
Rückflussdämpfung SAT
≥ 15 dB
Stammausgänge
Durchgangsdämpfung TERR
≤ 0,25 dB
Durchgangsdämpfung SAT
≤ 0,5 dB
Anschlüsse
Anschlusstyp
F-Buchse/F-Stecker
Axing TVE 2-01 Zweigeräteverteiler Radio
0,1…1006
Zum Anschluss von zwei Radio-Geräten
Zum Zusammenführen von zwei Signalen
Massives Zink-/Druckgussgehäuse
Cabelcon 90-IECF-56 5.1 self install IEC-Winkelbuchse (VE1 Stk.)
Cabelcon 90-IECF-56 5.1 Self Install Koax-Winkel-Kupplung
Dielektrikum Durchmesser bis 5,1 mm
Max. Kabeldurchmesser 7,4 mm
Einfache und schnelle Montage
Hochwertige 90° Antennenbuchse
Hoher Schirmungsgrad
Cabelcon 90-IECM-56 5.1 self install IEC-Winkelstecker (VE1 Stk.)
Cabelcon 90-IECF-56 5.1 Self Install Koax-Winkel-Stecker
Dielektrikum Durchmesser bis 5,1 mm
Max. Kabeldurchmesser 7,4 mm
Einfache und schnelle Montage
Hochwertiger 90° Antennenstecker
Hoher Schirmungsgrad
Cabelcon F-59 3.7 SELF INSTALL 5mm (VE100 Stk.)
Montage ohne jegliches Spezialwerkzeug - für Koax-Kabel 4,8mm - 5,2mm Außen Durchmesser (0,8mm Innenleiter) Cabelcon Self-Install F-Stecker mit Dielektrikum ab 3,45-3,55 mm Durchmesser passend für Koaxkabel 4,8mm - 5,2mm Außen Durchmesser.Zum Befestigen am Kabel wird der Stecker einfach auf das abisolierte Kabel aufgesteckt. Beim Ziehen am Kabel wird der Stecker angepresst.
Artikel Merkmale
Einsatzfähig bis 3GHzNitin-6 Beschichtung für hervorragende KorrosionsbeständigkeitMontage ohne erforderliche KompressionswerkzeugeEinteiliger Konnektor - keine losen TeileEinfache und sichere Montage in SekundenProfessionelle Qualität und ausgezeichnete LeistungPassend für viele Standard RG 59
Technische Daten
Betriebsfähigkeit bis 3 GHzWellenwiderstand 75 OhmSchirmungsmaß 30-862 MHz 110 dBSchirmungsmaß 862-3000 MHz 90 dBTransfer Impedance 5-30 MHz <5 mOhmRückflussdämpfung bei 1000 MHz 37 dBRückflussdämpfung bei 3000 MHz 28 dBIMD (3. Ordnung bei 2x100 mW) -120dBcIMD (IP3 - Wert) +80 dBmMax. Strombelastung KabeldatenMax. Zugfestigkeit (über alles) 200Nfür RG59 Kabel mit Dielektrikums-Durchmesser von 3,45 - 3,55 mmaußen Durchmesser: 4,8-5,2mm
Cabelcon F-59 ALM 3.7/6.4 F-Crimp Stecker (VE100)
Crimpstecker für Kabel z.B. Kathrein LCD 89 oder Wisi MK 76Frequenzbereich 5 – 2.500 MHz
Schirmungsmaß > 90 dB
Rückflussdämpfung > 30 dBKonnektormutter HEX 11Konstruiert für besonders hohe ZugentlastungOptimale Anpassung der Konnektoren an das entsprechende KabelHochreines Messing als BasismaterialNITIN-Oberfläche
Cabelcon F-59 TD SELF INSTALL 3.9 NI Stecker (VE100 Stk.)
Cabelcon F-59 3.9 Self Install F-Kompressionsstecker schwarz RG 59
Cabelcon Self-Install™ F-Stecker in Ganzmetallausführung
Für Koaxialkabel mit ca. 3,5-3,7 mm Dielektrikum und 5,7 - 6,2 mm Aussen Ø
Der Cabelcon Self-Install™-Kompressionsstecker ist ein einzigartiges Qualitätsprodukt, das unter anderem entwickelt wurde, um die verwendeten Aufdrehstecker minderer Qualität zu ersetzen.
Die Montage ist einfacher und präziser als je zuvor. Das Kabel abisolieren und den Stecker drauf schieben - das ist alles!
Der Cabelcon Self-Install™-Stecker befestigt sich auf dem Kabel automatisch ohne Werkzeug und kann nicht wieder entfernt werden.
Betriebsfähig bis 3 GHz
Nitin™ beschichtete Ganzmetallkonstruktion
Einfache und sichere Montage in Sekunden
Einstück-Konnektor - keine losen Teile
Keine Kompressions- oder Spezialwerkzeuge erforderlich
Passt für die meisten RG6-Standardkabel (3.9)
Profi qualität und hervorragende Leistungsparameter
Einfache Anleitung - kann von jedermann montiert werden
Self-Install™ - Technische Daten (typ.)
Betriebsfähigkeit bis 3 GHz
Wellenwiderstand 75 Ohm
Schirmungsmaß 30-862 MHz 110 dB
Schirmungsmaß 862-3000 MHz 90 dB
Transfer Impedance 5-30 MHz <5 mOhm
Rückflussdämpfung bei 1000 MHz 37 dB
Rückflussdämpfung bei 3000 MHz 28 dB
IMD (3. Ordnung bei 2x100 mW) -120dBc
IMD (IP3 - Wert) +80 dBm
Max. Strombelastung Kabeldaten
Max. Zugfestigkeit (über alles) 200N
Cabelcon F-59-TD 3.9 F-Kompressions Stecker (VE100 Stk.)
Passt auf Kabel innerhalb folgender Durchmesser:
Dielektrikum : 3.6-3.7mm
Aussendurchmesser: 5.5-6.1mm
Schirmung 30 - 1000 MHz >120 dB
Das Schirmungsmaß übertrifft die Klasse A+ im Bereich von 30-3000 MHz
Transfer Impedanz 5 - 30 MHz < 2,5 mOhm/m
Rückflussdämpfung bei
bis 1000 MHz: 32 dB
bis 3000 MHz: 24 dB
Wasserdicht (30m / 8h)
Cabelcon F-59-TD QM 6.0 F-Kompressions Stecker (VE100 Stk.)
Passt auf Kabel innerhalb folgender Durchmesser: ·Außenleiter (Outer Conductor): 3,8 - 4,5 mm
Mantel (Jacket): 5,0 - 6,7 mm

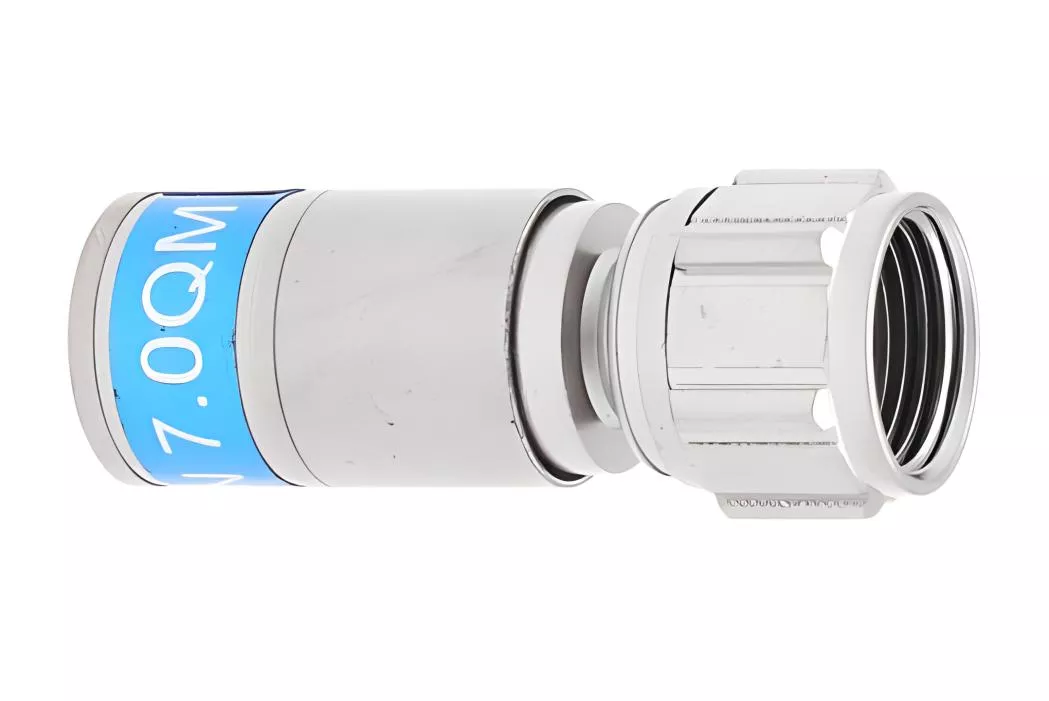

Cabelcon F-6-TD QM 7.0 F-Kompressions Stecker (VE100 Stk.)
Passt auf Kabel innerhalb folgender Durchmesser: ·Außenleiter (Outer Conductor): 4,7 - 5,7 mm
Mantel (Jacket): 6,4 - 7,5 mm
Cabelcon F-6-TD SELF INSTALL 4.9 NI Stecker (VE100 Stk.)
Cabelcon F-6-TD 4.9NI Self Install F-Kompressionsstecker
Cabelcon Self-Install™ F-Stecker in GanzmetallausführungFür Koaxialkabel ab 4,5 mm Dielektrikum und 6,6 - 7,0 mm Aussen ØDer Cabelcon Self-Install™-Kompressionsstecker ist ein einzigartiges Qualitätsprodukt, das unter anderem entwickelt wurde, um die verwendeten Aufdrehstecker minderer Qualität zu ersetzen.Die Montage ist einfacher und präziser als je zuvor. Das Kabel abisolieren und den Stecker drauf schieben - das ist alles!Der Cabelcon Self-Install™-Stecker befestigt sich auf dem Kabel automatisch ohne Werkzeug und kann nicht wieder entfernt werden.· Betriebsfähig bis 3 GHz· Nitin™ beschichtete Ganzmetallkonstruktion· Einfache und sichere Montage in Sekunden· Einstück-Konnektor - keine losen Teile· Keine Kompressions- oder Spezialwerkzeuge erforderlich· Passt für die meisten RG6-Standardkabel (4.9)· Profi qualität und hervorragende Leistungsparameter· Einfache Anleitung - kann von jedermann montiert werdenSelf-Install™ - Technische Daten (typ.)· Betriebsfähigkeit bis 3 GHz· Wellenwiderstand 75 Ohm· Schirmungsmaß 30-862 MHz 110 dB· Schirmungsmaß 862-3000 MHz 90 dB· Transfer Impedance 5-30 MHz <5 mOhm· Rückflussdämpfung bei 1000 MHz 37 dB· Rückflussdämpfung bei 3000 MHz 28 dB· IMD (3. Ordnung bei 2x100 mW) -120dBc· IMD (IP3 - Wert) +80 dBm· Max. Strombelastung Kabeldaten· Max. Zugfestigkeit (über alles) 200NAufgrund der Besonderheit der Self-Install Konstruktion mit beweglicher Hülse ist es nicht möglich, wie bei den Standard-F-Steckern einen O-Ring in der Mutter zu platzieren. Deshalb empfehlen wir unbedingt die Verwendung einer äußeren Gummidichtung, wenn die Self-Install™- Stecker für Außenanwendungen wie z. B. an LNB verwendet werden.
Cabelcon F-6-TD SELF INSTALL 5.1 NI Stecker (VE100 Stk.)
Wow! F-Stecker Montage ohne jegliches Spezialwerkzeug für 7 mm Koax-Kabel geeignet, lediglich den Cabelcon Abisolierer empfehlen wir Ihnen dazu. Keine wunden Finger mehr bei der Montage von F-Steckern dank Cabelcon Self Install Steckern.
Anleitung:
Kabel abisolieren
Geflecht über Aussenmantel legen
Cabelcon Stecker aufstecken
Fertig!
Produktmerkmale:
Einsatzfähig bis 3 GHz
Nitin-6 Beschichtung für hervorragende Korrosionsbeständigkeit
Montage ohne erforderliche Kompressionswerkzeuge
Einteiliger Konnektor ? keine losen Teile
Einfache und sichere Montage in Sekunden
Professionelle Qualität und ausgezeichnete Leistung
Passend für viele Standard RG6 / RG 59 Kabel
für Coax-Kabel 7 mm mit Dielektrikum ab 4,7 mm Durchmesser (die meisten Kabel mit 1,1 mm Innenleiter)
passend für KTH 94, 99, Kathrein LCD 90,95 und 99 oder andere 7mm Koaxkabel
Technische Daten:
Typ F-56 5.1 Self-Install Nitin
Impedanz 75 Ohm
Betriebsbereich bis 3 GHz
Max. Zugfestigkeit (gesamt) 200 N
Schirmungsmaß 30 - 862 MHz 110 dB
Schirmungsmaß 862 - 3000 MHz 90 dB
Transfer Impedanz 5 - 30 MHz < 5 mOhm/Meter
Rückflussdämpfung bei 1000 MHz (typ.) 37 dB
Rückflussdämpfung bei 3000 MHz (typ.) 28 db
IMD (3. Ordnung bei 2 x 100 mW) -120 dBc
IMD (IP3 Wert) +80 dBm
Cabelcon F-81 F-Verbinder Buchse - Buchse High Quality (VE1 Stk.)
F-Kabelverbinder aus vernickeltem Messing
26 mm lang
Schirmungsmaß > 96 dB
Rückflussdämpfung > 30 dB
Cabelcon F-Kompressions Stecker F-6-TD 4.9 TrueDrop (VE100 Stk.)
Cabelcon Kompressionsstecker
wasserdicht (8 h in 30 m Wassertiefe getestet), daher ideal zur Verbindung an LNB und Außenantennen.
für Coax-Kabel 7 mm mit Dielektrikum bis 4,65 mm Durchmesser (die meisten Kabel mit 1,0 mm Innenleiter)
NiTi - Beschichtung sorgt für hervorragenden Schutz gegen Umwelteinflüsse
zum Befestigen am Kabel bitte ein Cabelcon Verpresswerkzeug benutzen!
VPE: 100 / 2000
Getestete Kabel:
Sytronik 75100 AKZ 1.0/4.6 115 dB (in unserem Shop erhältlich)
Televes / Preisner SK2000plus (in unserem Shop erhältlich)
Ören HD 103
AXING SKB395 xx (xx-Art der Aufmachung)
Draka Coax 10 1.0/4.6
Belden H126 DB+ 1.6/4.6
Cabelcon F-Kompressions Stecker F-6-TD 5.1 TrueDrop (VE100 Stk.)
Highlights:
Cabelcon F-6-TD 5.1 TrueDrop - Kompressionsstecker für Hausinstallations- und Zuführungskabel (RG59 und RG6 Kabel)
Für besonders hohe Zugentlastung
Optimale Anpassung der Konnektoren an das entsprechende Kabel
Passend zu Koax 95, Art.-Nr. 16702, 16703, 16704
Multimedia-Anwendungen
Cabelcon F-6-TD 5.1 TrueDrop - Kompressionsstecker wurden für digitale Multimedia - Anwendungen entwickelt und erfüllen die Standards von IEC und SCTE. Die Transferimpedanz der Konnektoren ist niedrig: kleiner als 0,2 m Ohm/Konnektor im Rückkanalbereich 5 - 30 MHz. Das ist für das Schirmungsmaß von im Rückkanalbereich eingesetzten Konnektoren sehr wichtig.
Design:
Der einteilige Konnektor wird mit einer Umlaufmutter HEX11 (7/16) hergestellt. Das ermöglicht eine einfache und zuverlässige Installation. Zur eindeutigen Identifizierung und zum einfachen Abmessen vor Ort sind Typ und Absetzmaße auf dem Gehäuse eingeprägt. Die Absetzmaße entsprechen den Standardmaßen 6,5/6,5 mm. Eine zusätzliche Dichtung ist nicht erforderlich. Der 0-Ring im Frontteil sorgt für eine wasserdichte Verbindung nach IPX8.
Technische Daten:
Nenn-Impedanz:75 Ohm
Betriebsbereich:bis 3GHz
Transfer Impedanz:< 0,2m Ohm/Konnektor (5 - 30MHz)
Schirmungsmaß:>100dB (30 - 1000MHz)
Betriebstemperatur:-40° bis +85°C
Wasserbeständigkeit:erfüllt den IPX 8-Test: 30m Wasser/8Stunden
Beschichtung:NITIN-6™
Cabelcon F-MINI-TD QM 4,5 SHORT F-Kompressions Stecker (VE100 Stk.)
Passt auf Kabel innerhalb folgender Durchmesser: ·Außenleiter (Outer Conductor): 3,0 - 3,7 mm
Mantel (Jacket): 4,3 - 4,9 mmAchtung! Das Pocket Tool Verpresswerkzeug funktioniert bei "Short"- Steckern nicht.Bitte unbedingt das Cabelcon All Size Tool oder Cabelcon Multimedia Verpresswerkzeug verwenden!
Cabelcon F-MINI-TD QM 4.0 SHORT F-Kompressions Stecker (VE100 Stk.)
Passt auf Kabel innerhalb folgender Durchmesser: ·Außenleiter (Outer Conductor): 2,8 - 3,5 mm
Mantel (Jacket): 3,6 - 4,4 mmAchtung! Das Pocket Tool Verpresswerkzeug funktioniert bei "Short"- Steckern nicht.Bitte unbedingt das Cabelcon All Size Tool oder Cabelcon Multimedia Verpresswerkzeug verwenden!
