AXING AVM 6-00 Audio-Video Modulator stereo
Moduliert ein A/V-Signal in ein HF-Signal
CCD-Überwachungskamera, Videokamera, DVD-Player etc. anschließbar
HF-Ausgang 85dBµV, VHF-/UHF/S11-S41, 47…862 MHz, PAL B/G
LED-Display zur Kanalanzeige
Inkl. Steckernetzteil, Cinch/SCART-Kabel, 2 x F/IEC-Kabel
Axing BZU 65-85 Diplexer 65/85 MHz
Zum Aufteilen bzw. Zusammenführen von Rückkanal (Upstream) und Vorwärtsweg (Downstream) bei den Signalen eines Cable Modem Termination Systems (CMTS)
Klasse A + 10 dB gemäß EN 50083-2
Axing SWE 20-01 SAT-Einspeiseweiche 2-fach
Zum Zusammenschalten von terrestrischen und Satelliten-Signalen (Single LNB) auf eine gemeinsame Ableitung
Mit DC-Durchlass

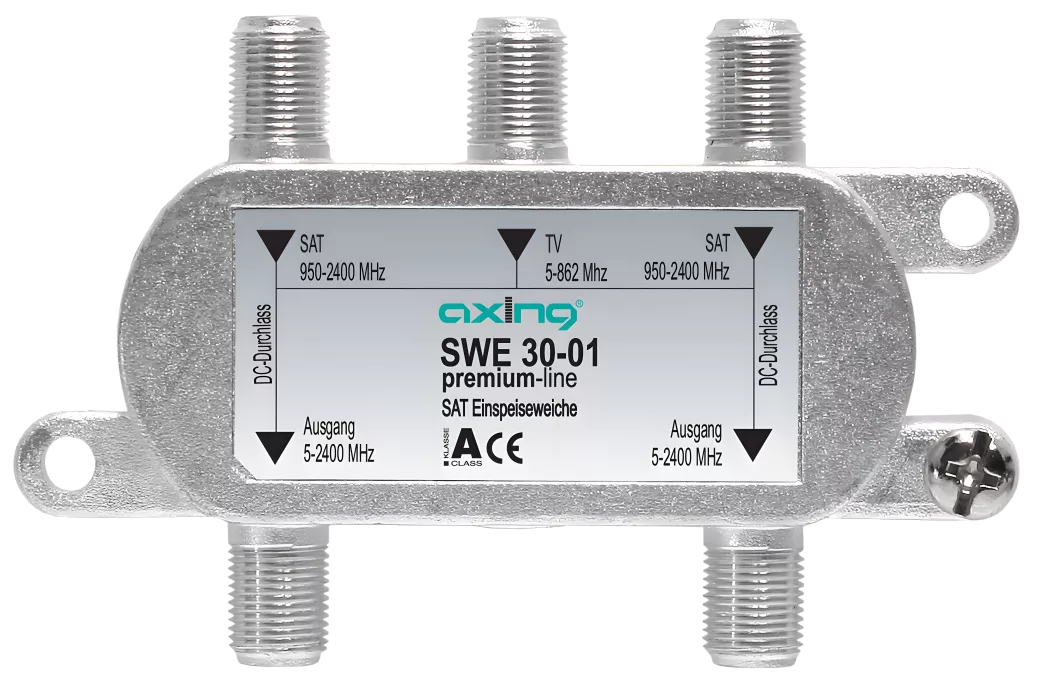

Axing SWE 30-01 SAT-Einspeiseweiche 3-fach
Zum Zusammenschalten von terrestrischen und Satelliten-Signalen (Twin LNB) auf zwei gemeinsame AbleitungMit DC-Durchlass

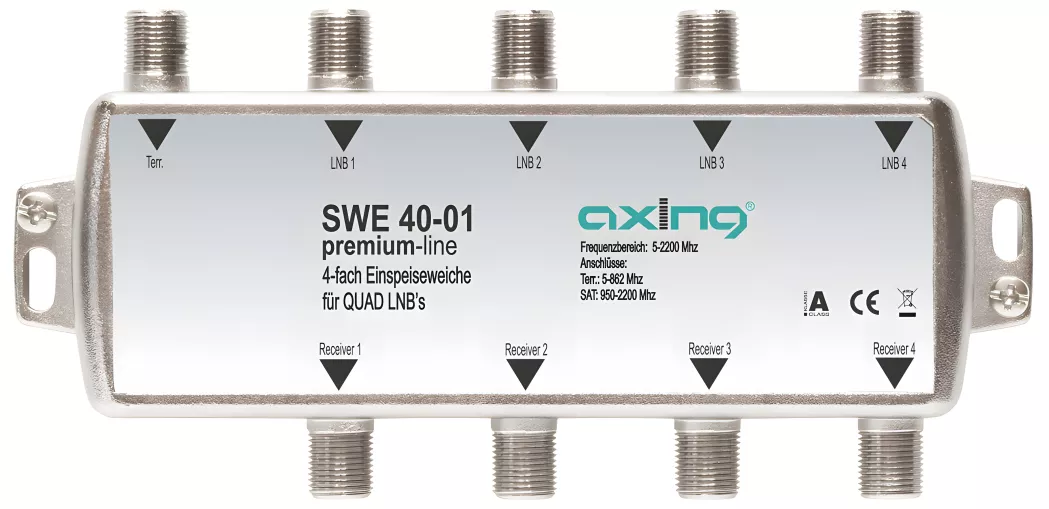

Axing SWE 40-01 4-fach Einspeiseweiche für Quad-LNBs
Zum Einspeisen terrestrischer Signale in ein SAT-System mit Quad-LNB (LNB mit integriertem Multischalter)

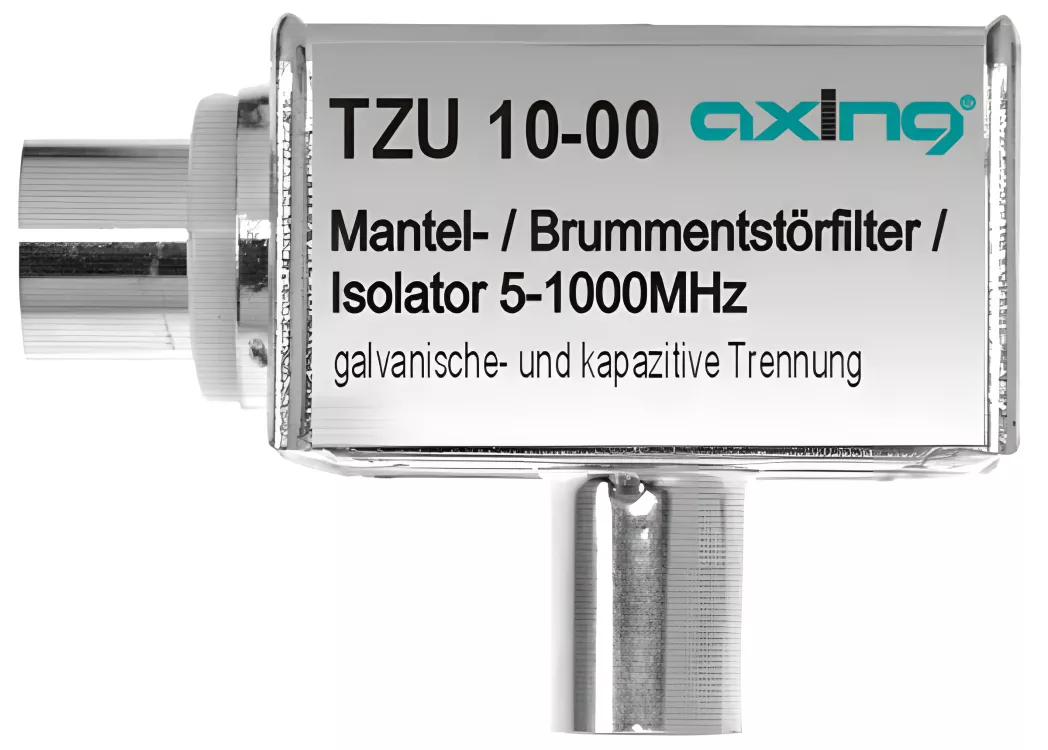

Axing TZU 10-00 Mantelstromfilter | IEC-Buchse | IEC-Stecker
Frequenzbereich
5…1006 MHz
Durchgangsdämpfung
< 2 dB
Anschlüsse
Anschlusstyp
IEC-Buchse/IEC-Stecker
Rückflussdämpfung
≥14 dB – 1,5 dB/Okt.
Allgemein
Gewicht
0,024 kg

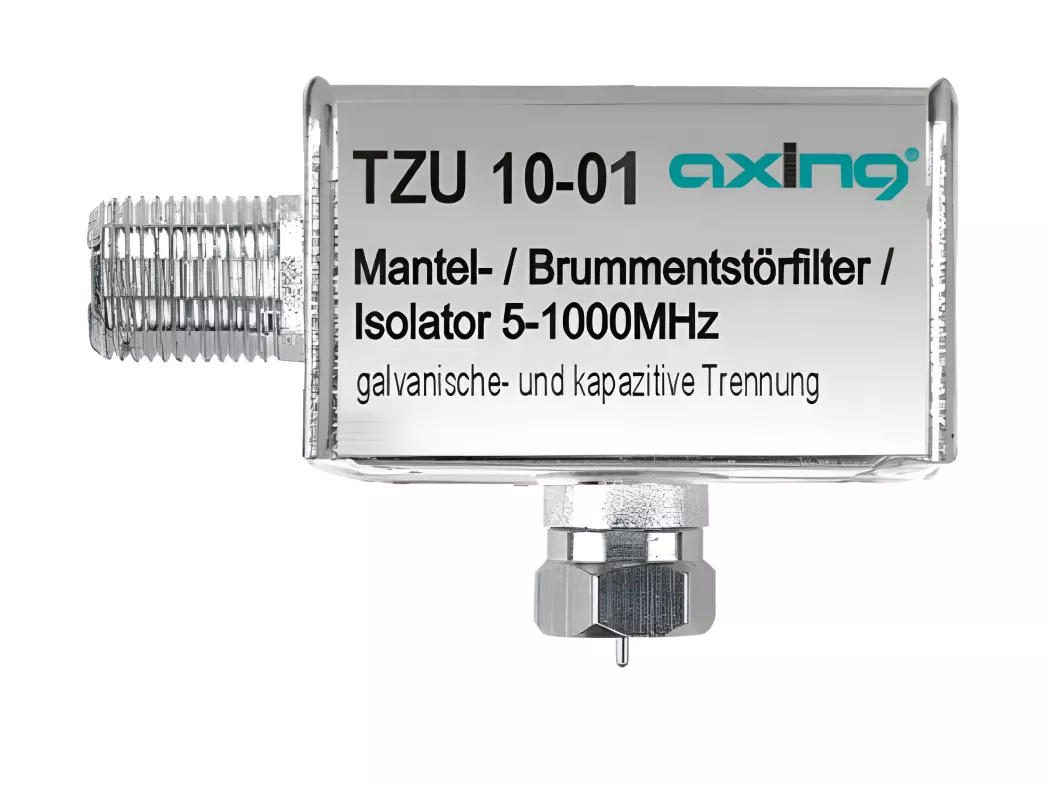

Axing TZU 10-01 Mantelstromfilter | F-Buchse | F-Stecker
Frequenzbereich
5…1006 MHz
Durchgangsdämpfung
< 2 dB
Anschlüsse
Anschlusstyp
IEC-Buchse/IEC-Stecker
Rückflussdämpfung
≥14 dB – 1,5 dB/Okt.
Allgemein
Gewicht
0,030 kg

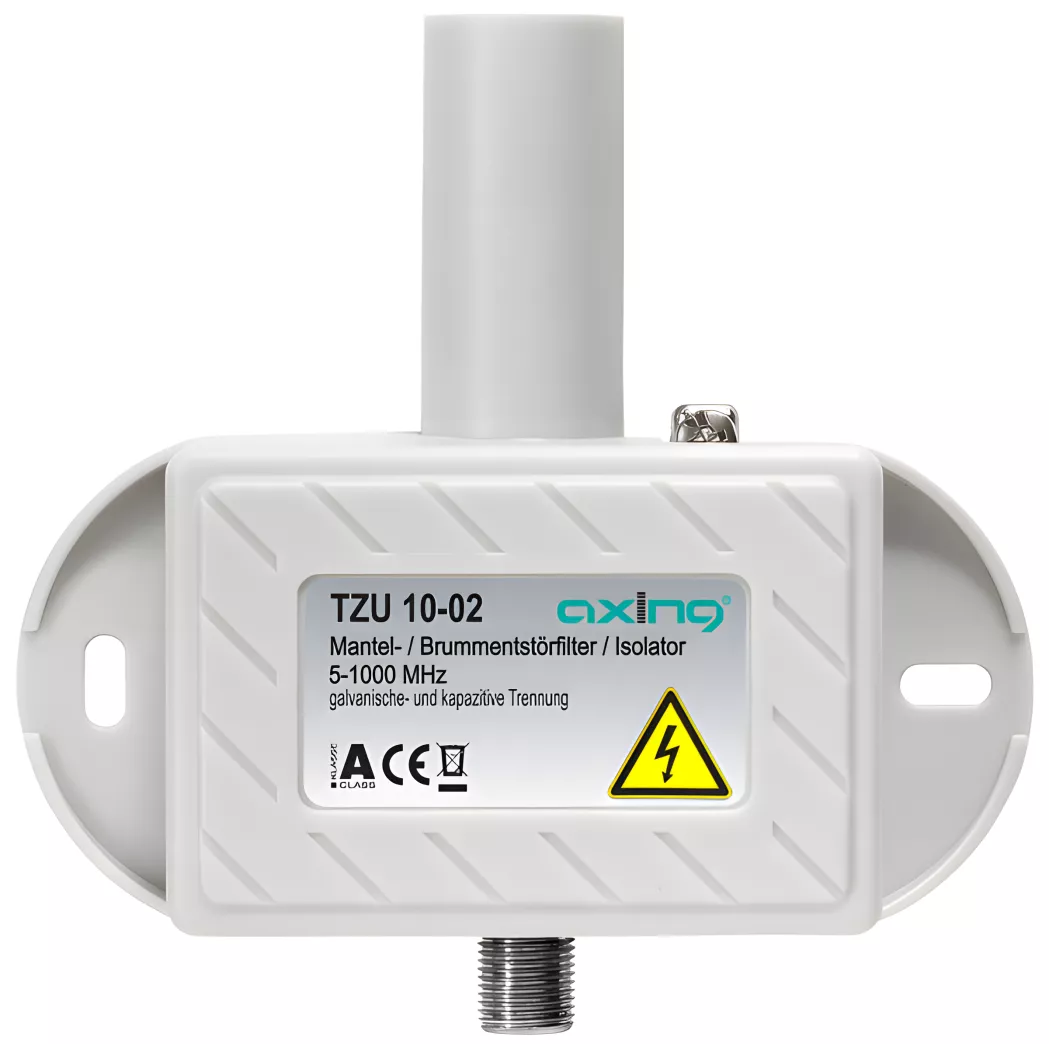

Axing TZU 10-02 Mantelstromfilter | F-Buchse | F-Stecker
Frequenzbereich
5…1006 MHz
Durchgangsdämpfung
< 0,5 dB
Anschlüsse
Anschlusstyp
F-Buchse/F-Buchse
Rückflussdämpfung
≥18 dB – 1,5 dB/Okt.
Allgemein
Gewicht
0,167 kg
Axing TZU 21-65 Multimedia-Adapter
Rückkanal 5…65MHz
Zum Aufstecken auf Radio/TV-Steckdosen in Breitband- oder Filtertechnik
F-Anschluss zum Anschluss eines interaktiven Endgerätes (z. B. Kabelmodem)
Axing TZU 4-00 CATV-Dämpfungssteller | IEC-Buchse | IEC-Stecker
Schirmungsmaß gemäß EN 50083-2
> 75 dB
Frequenzbereich
0,1…1006 MHz
Eingänge
Dämpfung, einstellbar
0,5…20 dB
Anschlüsse
Anschlusstyp
IEC-Buchse/IEC-Stecker
Allgemein
Gewicht
0,058 kg

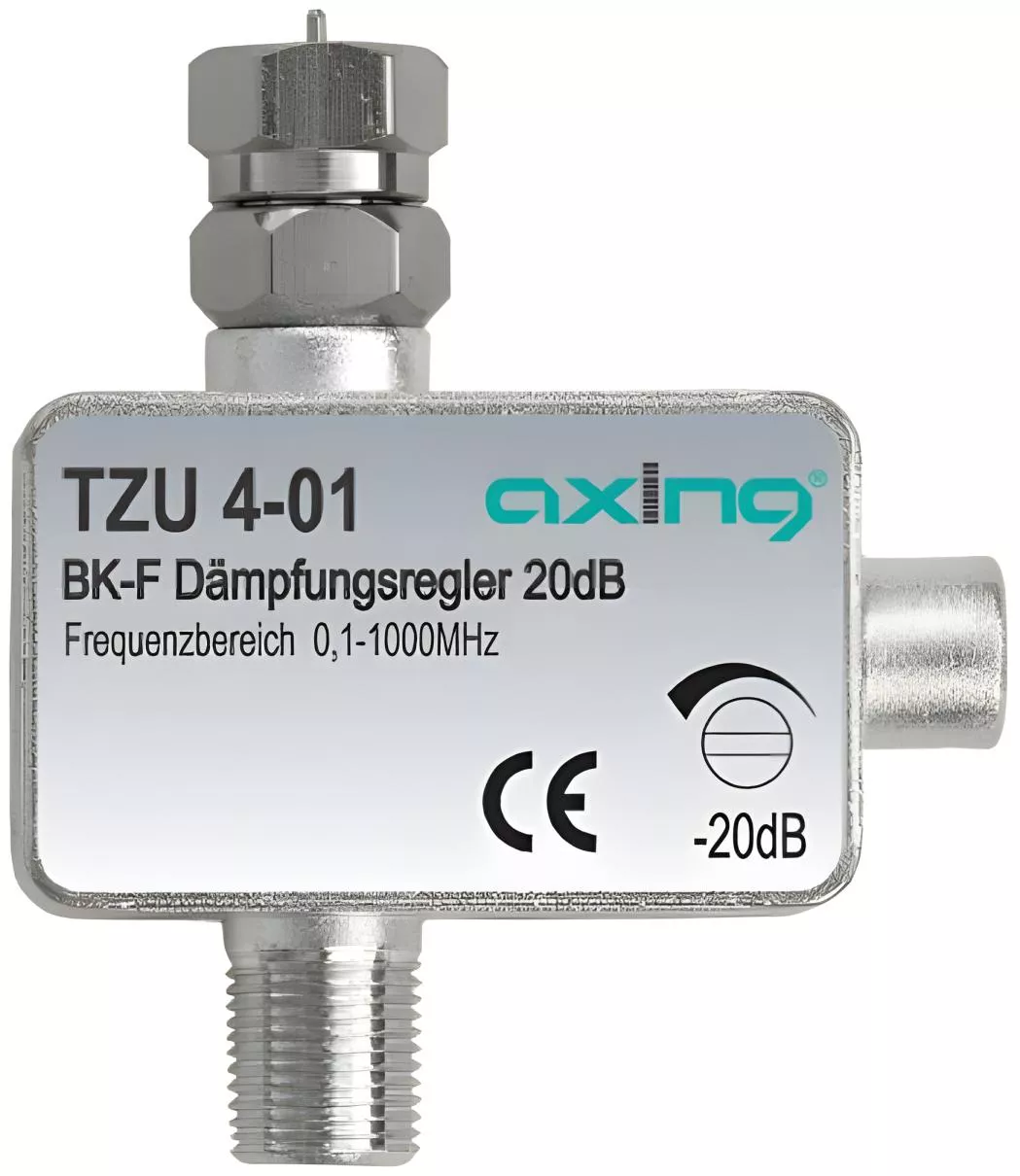

Axing TZU 4-01 CATV-Dämpfungssteller | F-Buchse | F-Stecker
Schirmungsmaß gemäß EN 50083-2
> 75 dB
Frequenzbereich
0,1…1006 MHz
Eingänge
Dämpfung, einstellbar
0,5…20 dB
Anschlüsse
Anschlusstyp
F-Buchse/F-Stecker
Allgemein
Gewicht
0,058 kg

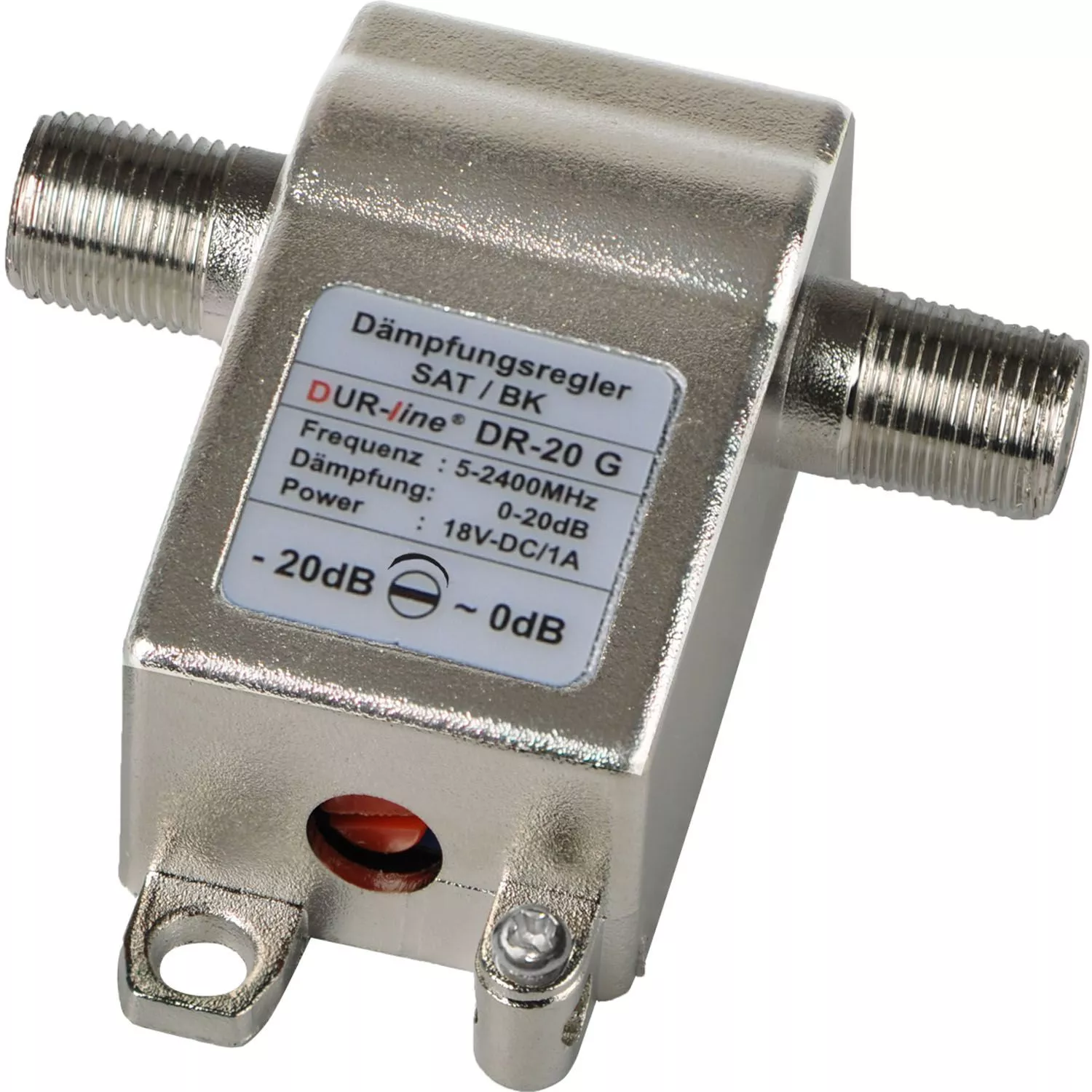

DUR-line DR 20G SAT/BK Dämpfungsregler 20dB
Highlights:
Hochwertiger regelbarer Sat / BK-Dämpfungssteller im Druckguss-Gehäuse
Frequenzbereich 45 – 2400MHz
Regelbereich 0 – 20dB
Power Pass DC 18V / 1A
DUR-line Prio 1/2 SAT-Prioritäts-Schalter
Zum Anschluss von 2 SAT-Receivern an einer Ableitung mit Prioritätsschaltung
Die Umschaltung erfolgt elektronisch und damit automatisch
Der an Master angeschlossene Receiver hat Priorität, und erst wenn dieser ausgeschaltet
wird, erhält der an Slave befindliche Receiver ein Signal
2 Receiver können an nur 1 Ableitung angeschlossen und abwechselnd betrieben werden
Keine zusätzlichen Einstellungen sind erforderlich
Der Einbau ist kinderleicht
Technische Daten:
Frequenzbereich: 950 - 2400MHz / Geeignet für HDTV und 4K
Anschluss: F-Buchse
Gehäuse: Vollmetallgehäuse mit Erdungsanschluss
Abmessungen: 62 x 52 x 17mm

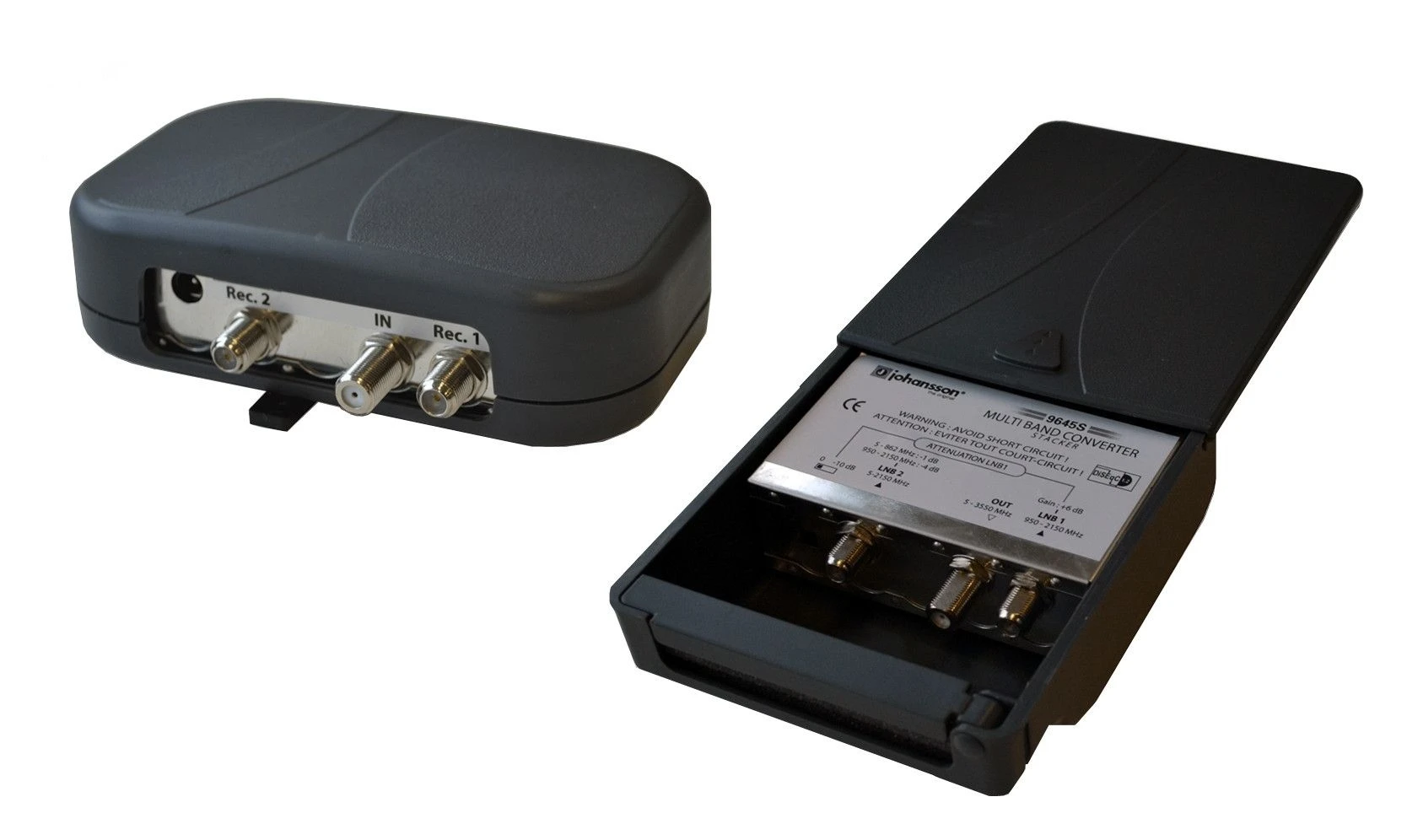

Johansson Stacker - Destacker 9645 SET
Stacker/Destacker (engl. für stapeln und entstapeln) führt zwei Koax-Leitungen zu einer Koax-Leitung zusammen und kann überall da eingesetzt werden, wo eine zweite Koax-Leitung nicht installiert werden kann.
Stacker/Destacker arbeitet in Verbindung mit Twin oder Quad LNBs oder kann an einen Multischalter angeschlossen werden.
Stacker/Destacker kann bei Kabellängen bis zu 75 Meter eingesetzt werden.
Am Ende der Leitung wird der Destacker eingesetzt und entstapelt dann wieder in zwei Koax-Leitungen
Kathrein EFS 694 Sperrfilter 694 MHz
Sperrfilter
Tiefpassfilter 694 MHz zur Unterdrückung von 5G und LTE-Frequenzen<?xml:namespace prefix="o" />
Sperrtiefe 50 dB
F-Buchse/F-Stecker
Nur für Innenanwendungen
Kathrein EFS 790 LTE-Sperrfilter LPF 790
Tiefpassfilter 790 MHz zur Unterdrückung von LTE-Frequenzen - Sperrtiefe 50 dB - F-Buchse/F-Stecker
Durchlass 5-790MHz (1 dB Dämpfung) Sperrbereich 822 - 1000 MHz (Sperrtiefe 50 dB)
Kathrein ERE 01 SAT F-Dämpfungsglied 6 dB
F-Dämpfungsstecker, 6 dB – 0-2400 MHz – Fernspeisung: 24 V/1A, Schirmklasse A
Zur Pegelanpassung in Sat-Empfangsanlagen
Frequenzbereich: 0-2400 MHz
Gleichspannungsumgehung für LNB-Fernspeisung
Anschlüsse: F-Buchse/F-Stecker

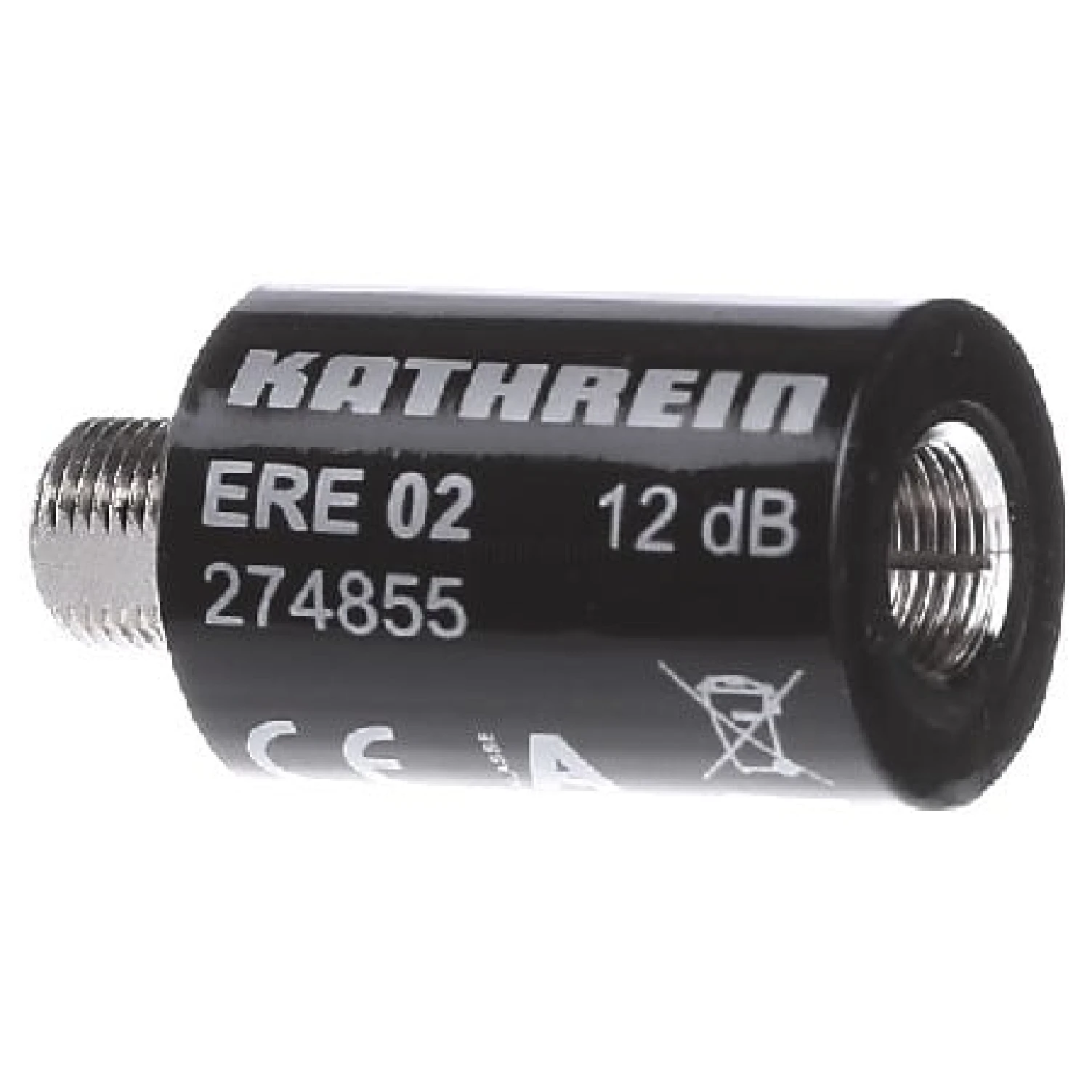

Kathrein ERE 02 SAT F-Dämpfungsglied 12 dB
F-Dämpfungsstecker, 12 dB – 0-2400 MHz – Fernspeisung: 24 V/1A, Schirmklasse A
Zur Pegelanpassung in Sat-Empfangsanlagen
Frequenzbereich: 0-2400 MHz
Gleichspannungsumgehung für LNB-Fernspeisung
Anschlüsse: F-Buchse/F-Stecker

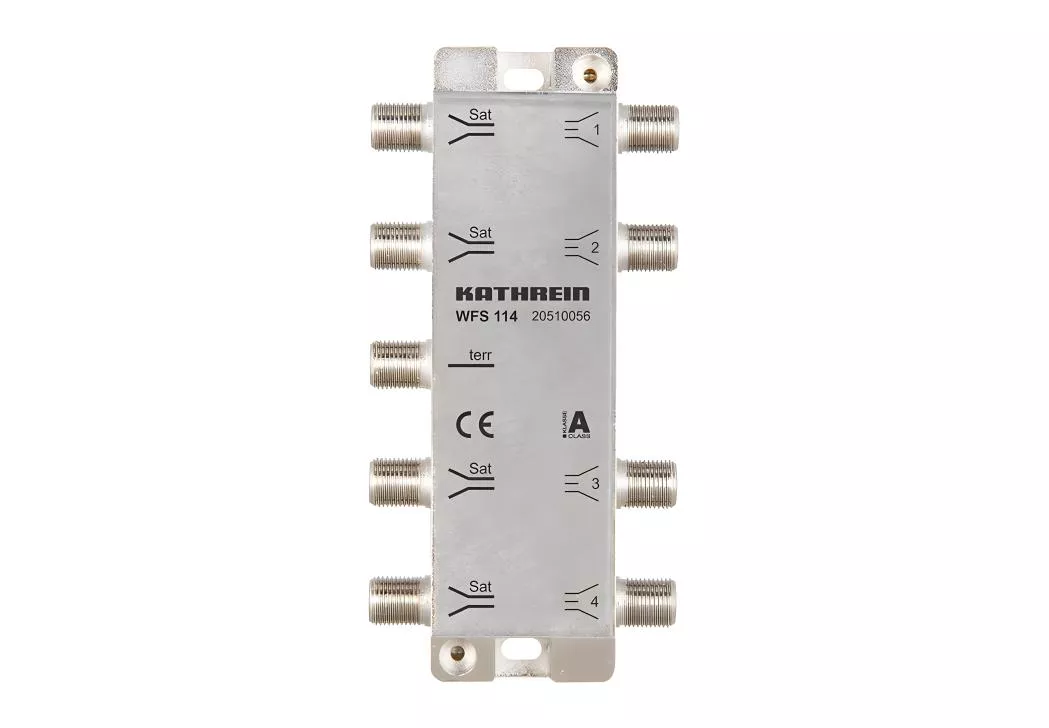

Kathrein WFS 114 Einschleusweiche
■ Zum Einspeisen von terrestrischen Signalen (5-862 MHz) in Anlagen mit dem schaltbaren Quatro-Speisesystem UAS 585■ Für die Innenmontage
Kathrein WFS 28 Fernspeise-Weiche
■ Fernspeise-Weiche mit einstellbaren Ausgangsspannungen: 5/12/14/18 Volt■ Für die Innenmontage■ Ausgang kapazitiv getrennt■ Zur Fernspeisung von DVB-T-Antennen BZD 30/BZD 40, Compact-Verstärkern VCA/VCB 20/28, Low noise-Vorverstärkern VCP 27/35/45/55/66, Speisesystem UAS 584 - in Verbindung mit Schaltnetzteil NCF 18 (nicht im Lieferumfang enthalten)■ CE■ Klasse A
Kathrein WFS 31 Fernspeise-Weiche
■ Fernspeise-Weiche mit F-Anschlüssen■ Für die Innenmontage■ Zur Fernspeisung des Universal-Quatro-Speisesystems UAS 584, z. B. bei Anwendung mit UFG 404/UFG 406 und UFOnano (UFO 30) in Verbindung mit Schaltnetzteil NCF 18 (nicht im Lieferumfang enthalten)■ Ausgang kapazitiv getrennt■ CE■ Klasse A
Kathrein WFS 55 Einspeiseweiche mit F-Anschlüssen
Einspeiseweiche mit F-Anschlüssen, Erzeugt aus 18 V an HL: 14 V an VL – 18 V an HL – 14 V/22 kHz an VH – 18 V/22 kHz an HH
5fach-Einspeiseweiche mit F-Anschlüssen
Erzeugt aus 18 Volt am Eingang “horizontal low”:
14 Volt am Ausgang “vertikal low”
18 Volt am Ausgang “horizontal low”
14 Volt mit 22 KHz am Ausgang “vertikal high”
18 Volt mit 22 kHz am Ausgang “horizontal high”
5 Volt am Eingang “terrestrisch”
Zum Betreiben einer Multischalterkaskade an einem vorhandenen optischen Empfänger OEC 44
Zum Betreiben eines Multischalters an einem Universal-Quad-LNB
Zum Versorgen einer aktiven DVB-T-Antenne mit Speisespannung aus einem Multischalter
Für die Innenmontage
