Einsetzbar als Streckenverstärker nach der Zusammenführung von CATV- und SAT-Signalen 47…2200 MHz 18…25 dB 22-kHz-tauglich DiSEqC-tauglich Einkabeltauglich

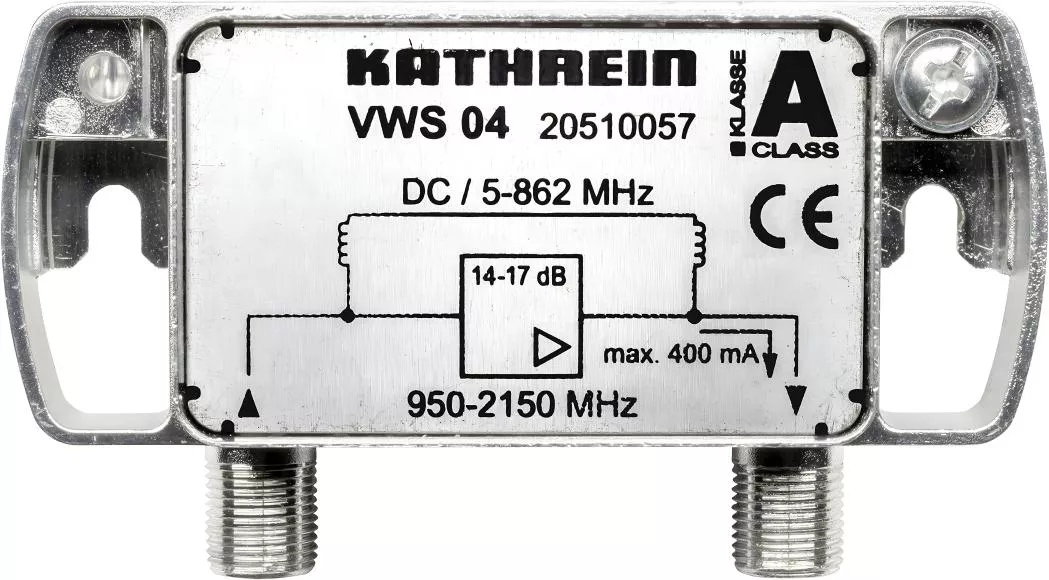

Zur Verstärkung der Sat-ZF (950-2150 MHz) Mit passiver Umgehung für den terrestrischen Bereich (5-862 MHz) Zur Verstärkung der Signale bei Verteilung auf mehrere Receiver/Teilnehmer Fernspeisung erfolgt über HF-Ausgang Mit eingebauter Gleichspannungsumgehung für LNB-Fernspeisung (DC, 22-kHz- und DiSEqC™-Signal) Für die Innenmontage

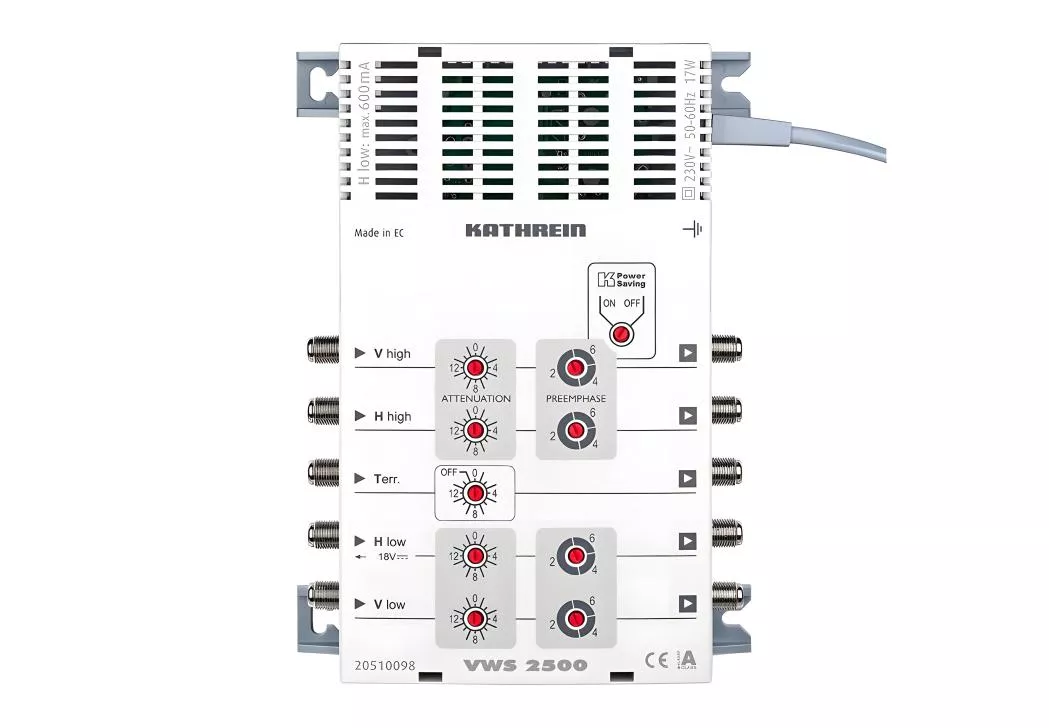

Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF Fünf Verstärker (4 x Sat-ZF und 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht Hohe Aussteuerfestigkeit der Verstärkerzüge Hohe Entkopplung zwischen den Verstärkerzügen BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe Für die Innenmontage Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) in jedem Verstärkerzug zum Einpegeln unterschiedlicher Eingangspegel Feste Vorentzerrung im terrestrischen Verstärkerzug Schrittweise einstellbare Vorentzerrung (2/4/6 dB) in jedem Sat-Verstärkerzug Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich) Kathrein-Power-Saving: In Anlagen, die Kathrein-Power-Saving (KPS) unterstützen, wird die LNB-Versorgung abgeschaltet, sobald kein Receiver mehr in Betrieb ist.

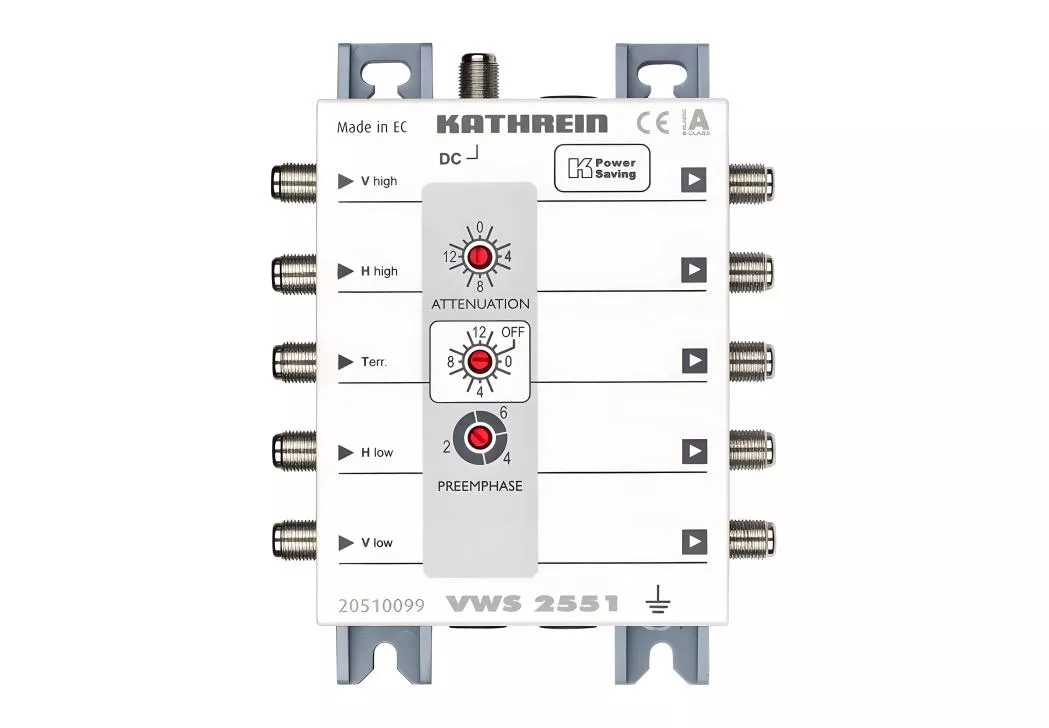

Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF Fünf Verstärker (4 x Sat-ZF und 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht Hohe Aussteuerfestigkeit der Verstärkerzüge Hohe Entkopplung zwischen den Verstärkerzügen BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe Für die Innenmontage Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) für den Sat- und den terrestrischen Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat-Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) Die Stromversorgung des VWS 2551 und LNB-Speisung erfolgt durch Fernspeisung aus dem Multischalter, z. B. EXR 2508, über den Sat-Zweig "horizontal low" Die Stromversorgung des VWS 2551 kann optional auch über den DC-Anschluss mit dem Netzteil NCF 18 erfolgen (nicht im Lieferumfang enthalten) Bei Stromversorgung über den DC-Anschluss wird nur der Verstärker selbst versorgt, nicht aber die LNB-Speisung übernommen Kathrein-Power-Saving: In Anlagen, die Kathrein-Power-Saving (KPS) unterstützen, wird die LNB-Versorgung abgeschaltet, sobald kein Receiver mehr in Betrieb ist.

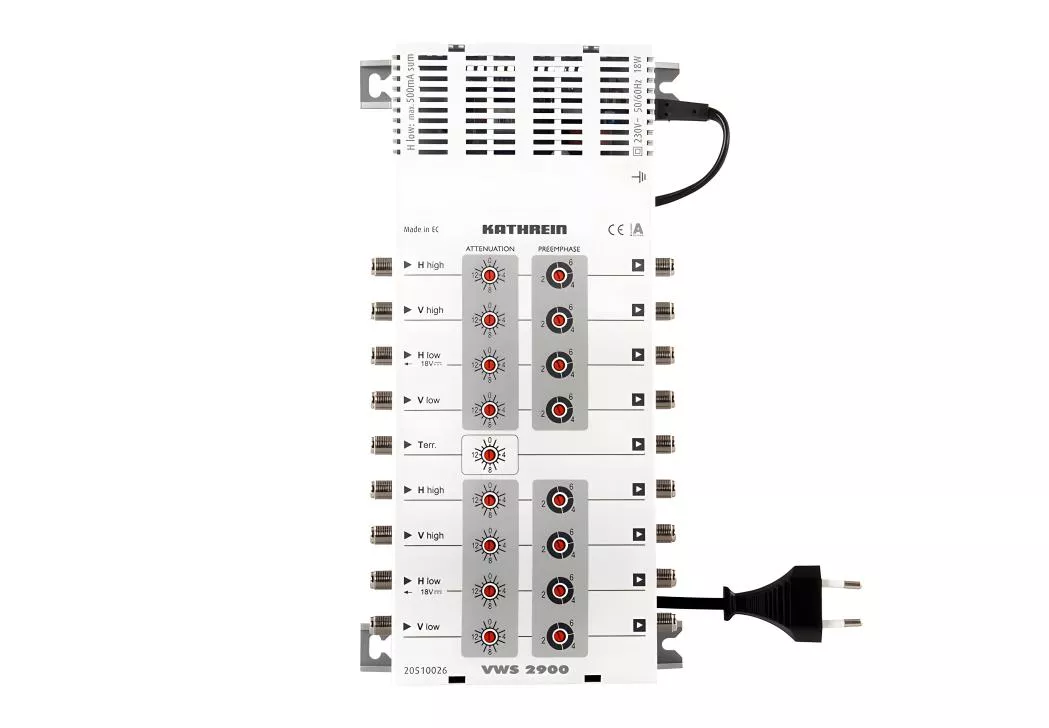

Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 8 x Sat-ZF Neun Verstärker (8 x Sat-ZF u. 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht Hohe Aussteuerfestigkeit der Verstärkerzüge Hohe Entkopplung zwischen den Verstärkerzügen BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe Für die Innenmontage Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) in jedem Verstärkerzug zum Einpegeln unterschiedlicher Eingangspegel Feste Vorentzerrung im terrestrischen Verstärkerzug Schrittweise einstellbare Vorentzerrung (2/4/6 dB) in jedem Sat-Verstärkerzug Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich)

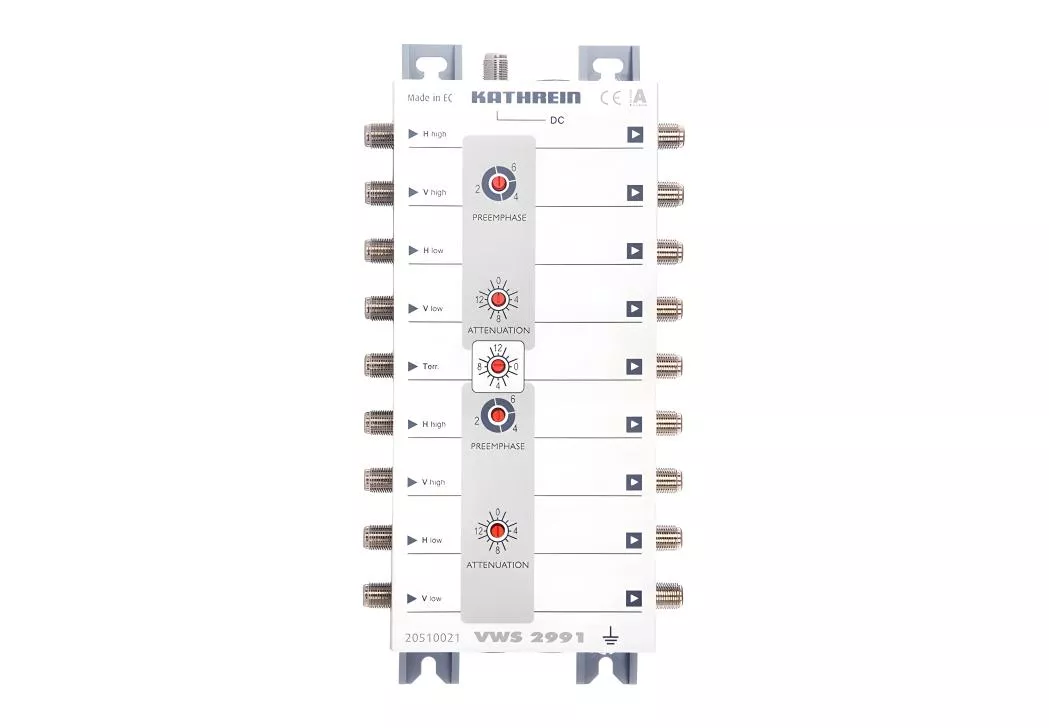

Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 8 x Sat-ZF Neun Verstärker (8 x Sat-ZF u. 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht Hohe Aussteuerfestigkeit der Verstärkerzüge Hohe Entkopplung zwischen den Verstärkerzügen BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe Für die Innenmontage Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) für den Sat- und den terrestrischen Bereich (alle Sat-Zweige werden getrennt für jede Satellitenposition gleichzeitig eingestellt) Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat-Bereich (alle Sat-Zweige werden getrennt für jede Satellitenposition gleichzeitig eingestellt) Die Stromversorgung des VWS 2991 und LNB-Speisung erfolgt durch Fernspeisung aus dem Multischalter EXR 2908 über den Sat-Zweig "horizontal low" Die Stromversorgung des VWS 2991 kann optional auch über den DC-Anschluss mit dem Netzteil NCF 18 erfolgen (nicht im Lieferumfang enthalten) Bei Stromversorgung über den DC-Anschluss wird nur der Verstärker selbst versorgt, nicht aber die LNB-Speisung übernommen
