Axing BAK IEC-Winkel-Anschlusskabel Serie
Schirmungsmaß gemäß EN 60966-2-5
Klasse A
Elektrische Daten
Frequenzbereich
0 … 1006 MHz
Impedanz
75 Ω
Dämpfung
0,7 dB @ 862 MHz
Rückflussdämpfung
≥ 16 dB @ 5 … 862 MHz≥ 14 dB @ 862 … 1000 MHz
Schirmungsmaß
≥ 85 dB @ 30…1000 MHz
Kopplungswiderstand
< 1,6 mΩ/m @ 5 … 30 MHz
Mechanische Daten
Anschluss 1
IEC-Stecker (abgewinkelt) gem. EN 61169-2
Anschluss 2
IEC-Kupplung (abgewinkelt) gem. EN 61169-2
Ausführung
Mit Knickschutztüllen
Axing MAK Modem F-Anschlusskabel Serie Vodafone KDG
Zum Anschluss eines Kabelmodems an eine Multimediadose
Gemäß Vodafone KDG 1 TS 151
Schirmungsmaß gemäß EN 60966-2-6, Klasse A
doppelt geschirmt
Weiß, im Polybeutel
Vodafone gelistet
Schirmungsmaß gemäß EN 60966-2-5
Klasse A
Elektrische Daten
Frequenzbereich
0 … 1006 MHz
Impedanz
75 Ω
Dämpfung
0,6 dB @ 862 MHz
Rückflussdämpfung
≥ 25 dB @ 5 … 1000 MHz
Schirmungsmaß
≥ 100 dB @ 30…1000 MHz
Kopplungswiderstand
< 0,7 mΩ/m @ 5 … 30 MHz
Mechanische Daten
Anschluss 1
F-Stecker (axial) gem. EN 61169-24
Anschluss 2
F-Stecker (axial) gem. EN 61169-24
Ausführung
Mit Knickschutztüllen
Allgemein
Axing SAK F-Quick-Anschlusskabel Serie
Schirmungsmaß gemäß EN 60966-2-5
Klasse A
Elektrische Daten
Frequenzbereich
0 … 2400 MHz
Impedanz
75 Ω
Dämpfung
0,01dB @ 50 MHz0,04 dB @ 1000 MHz0,06 dB @ 2050 MHz
Rückflussdämpfung
≥ 16 dB @ 5 … 2200 MHz
Schirmungsmaß
≥ 85 dB @ 30…1000 MHz≥ 75 dB @ 1000…2000 MHz≥ 65 dB @ 2000…3000 MHz
Kopplungswiderstand
< 1,5 mΩ/m @ 5 … 30 MHz
Mechanische Daten
Anschluss 1
F-Quickfix-Stecker (axial) gem. IEC 61169-47
Anschluss 2
F-Quickfix-Stecker (axial) gem. IEC 61169-47
Ausführung
Mit Knickschutztüllen
IEC-Anschlußkabel 85dB 2x gewinkelt Serie
hochdichte doppelte Abschirmung zur störungsfreien Signalübertragung
voll abgeschirmter, beidseitig vergossener Stecker zum Schutz vor Staub, Schmutz und mechanischen Belastungen
vernickelte Kontakte
Technische Daten
Anschluss, Typ Koax-Stecker 90°
Anschluss, Kontaktmaterial vernickelt
Anschluss 2, Typ Koax-Buchse 90°
Anschluss, Schirmung ja
Kabeltyp Koaxialkabel
Durchmesser Kabelmantel (ca.) 5,3 mm
Innenleiter, Material CCS
Kabelmantel, Material PVC
Anzahl Schirmungen 2 x
Innenleiter, Aderdurchmesser 0,5 mm
Typ 2, Schirmung Geflecht (Alu) 112x
Schirmungsmaß 85 dB
Wellenwiderstand 75 Ω
Kathrein ETF Anschlusskabel mit geraden F-Quicksteckern
Anschlusskabel mit geraden F-Quicksteckern
Zum Anschluss und Verbinden bei SAT-ZF-Verteilanlagen, Patchfeldern, Multischalter, etc.
Komplett montiert mit geraden, hochwertigen F-Steckern (F-Quick) aus Messing (Beschichtung Weißbronze), Farbcodierung rot
Schirmung 105 dB, Klasse A+
Kathrein ETF Anschlusskabel mit geraden F-Schraubsteckern
Anschlusskabel mit geraden F-Schraubsteckern
Zum Anschluss und Verbinden von Kopfstellen, Patchfeldern, Multischalter, Potentialausgleichsschienen,etc.
Komplett montiert mit geraden F-Steckern schraubbar
Schirmung 105 dB, Klasse A+

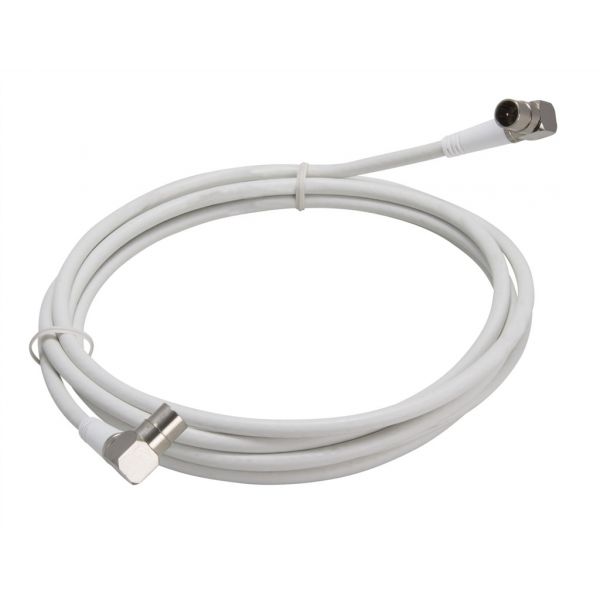

Triax TCFA F-Quick-Winkel-Anschlusskabel Serie
High Quality Sat Anschlusskabel der Klasse A++ für versch. Geräte mit F-Anschluss.
Das hohe Schirmungsmaß schirmt das Signal exzellent gegen äußere Störungen ab und sorgt für ein klares TV Bild
Überprüft und getestet von qualifizierten TRIAX Ingenieuren
Kabel und Stecker in Hiqh Quality Ausführung
Sehr hohe Schirmung >105 dB (1000 MHz) > 95 dB (2000 MHz)
übertrifft die hohen Anforderungen der Klasse A++ nach EN 50117
PVC-UV beständig
Triax TCFS F-Anschlusskabel Serie
TCFS HQ A++ 1.5 m 2 x F-Schraubstecker
High Quality Sat Anschlusskabel der Klasse A++ für versch. Geräte mit F-Anschluss.
Das hohe Schirmungsmaß schirmt das Signal exzellent gegen äußere Störungen ab und sorgt für ein klares TV Bild
Überprüft und getestet von qualifizierten TRIAX Ingenieuren
Kabel und Stecker in Hiqh Quality Ausführung
Sehr hohe Schirmung >105 dB (1000 MHz) > 95 dB (2000 MHz)
übertrifft die hohen Anforderungen der Klasse A++ nach EN 50117
PVC-UV beständig
Triax TCIA IEC-Winkel-Anschlusskabel Serie
TCIA HQ A++ 3.0 m - Antennenkabel mit IEC-Winkel Stecker-Buchse
High Quality TV Anschlusskabel der Klasse A++ für versch. Geräte mit IEC-Anschluss
Das hohe Schirmungsmaß schirmt das Signal exzellent gegen äußere Störungen ab und sorgt für ein klares TV Bild
Überprüft und getestet von qualifizierten TRIAX Ingenieuren
Kabel und Stecker in Hiqh Quality Ausführung
Sehr hohe Schirmung >105 dB (1000 MHz) > 95 dB (2000 MHz)
übertrifft die hohen Anforderungen der Klasse A++ nach EN 50117
PVC-UV beständig
Triax TCIS IEC-Anschlusskabel Serie
TCIS HQ A++ 1.5 m - Antennenkabel mit IEC-Stecker/IEC-Buchse Gerade
High Quality TV Anschlusskabel der Klasse A++ für versch. Geräte mit IEC-Anschluss
Das hohe Schirmungsmaß schirmt das Signal exzellent gegen äußere Störungen ab und sorgt für ein klares TV Bild
Überprüft und getestet von qualifizierten TRIAX Ingenieuren
Kabel und Stecker in Hiqh Quality Ausführung
Sehr hohe Schirmung >105 dB (1000 MHz) > 95 dB (2000 MHz)
übertrifft die hohen Anforderungen der Klasse A++ nach EN 50117
PVC-UV beständig
WISI DS26 Wiclic Datenanschlusskabel Serie
Klasse A++ > 105 dB (30...1006 MHz)
Frequenzbereich 5...2400 MHz
Vorkonfektioniert mit 1x Wiclic und 1x F-Quick-Steckverbinder
Biegeradius: 30 mm
Reißfestigkeit > 130 N (Kabel/Steckverbinder)
Unitymedia zertifiziert
WISI DS37 IEC-Anschlusskabel Serie
Klasse A++ > 105 dB (30...1006 MHz)
Frequenzbereich 5...2400 MHz
Vorkonfektioniert mit 1 IEC-Buchse und 1 IEC-Stecker
Biegeradius: 30 mm
Reißfestigkeit > 130 N (Kabel/Steckverbinder)
Unitymedia zertifiziert
WISI DS38 Quick/IEC-F Anschlusskabel Serie
Klasse A++ > 105 dB (30...1006 MHz)
Frequenzbereich 5...2400 MHz
Vorkonfektioniert mit 1 F-Quick-Steckverbinder und 1 IEC-Buchse
Biegeradius: 30 mm
Reißfestigkeit > 130 N (Kabel/Steckverbinder)
Unitymedia zertifiziert
WISI DS39 Quick/IEC-M Anschlusskabel Serie
Klasse A++ > 105 dB (30...1006 MHz)
Frequenzbereich 5...2400 MHz
Vorkonfektioniert mit 1 F-Quick-Steckverbinder und 1 IEC-Stecker
Biegeradius: 30 mm
Reißfestigkeit > 130 N (Kabel/Steckverbinder)
Unitymedia zertifiziert
WISI DS50 Quick-Anschlusskabel Serie
Klasse A++ > 105 dB (30...1006 MHz)
Frequenzbereich 5...2400 MHz
Vorkonfektioniert mit 2 F-Quick-Steckverbinder
Biegeradius: 30 mm
Reißfestigkeit > 130 N (Kabel/Steckverbinder)
Unitymedia zertifiziert
