Verteiler Weichen

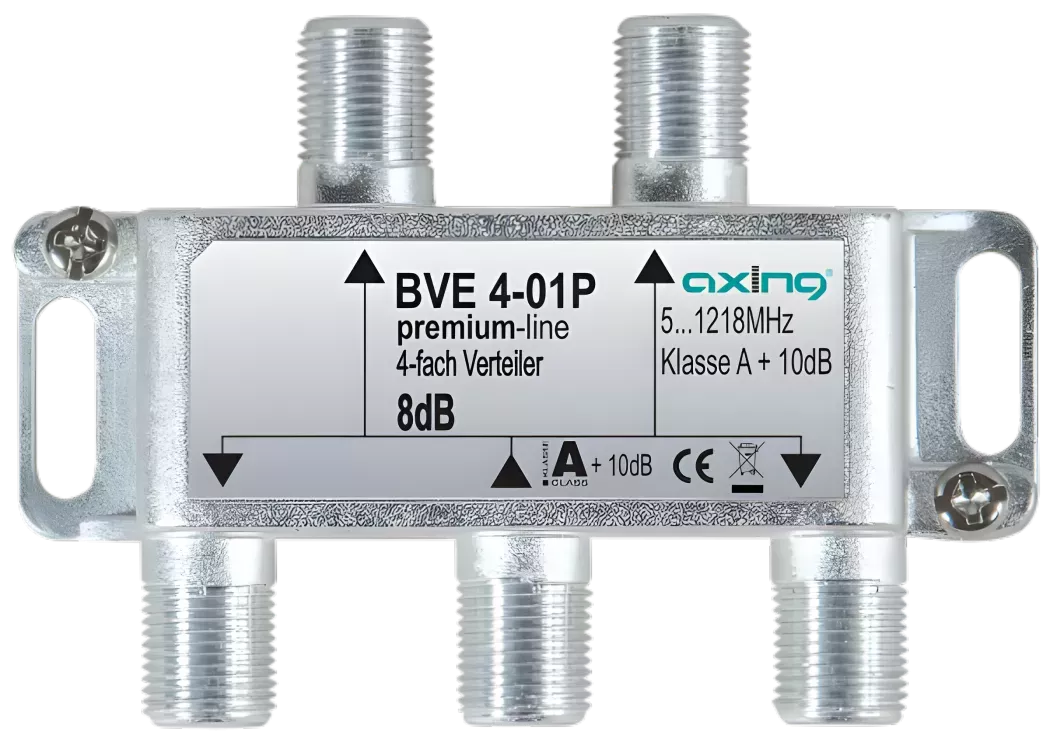

Frequenzbereich 5…1218 MHz Hohe Rückflussdämpfung Multimedia-tauglich Ein- und Ausgänge brummentstört Hohe Intermodulationsfestigkeit Klasse A (+10 dB) gemäß EN 50083-2 Rückflussdämpfung und Entkopplung gemäß VFKD TS 220 Vodafone gelistet

Multimediatauglich Ein- und Ausgänge brummentstört

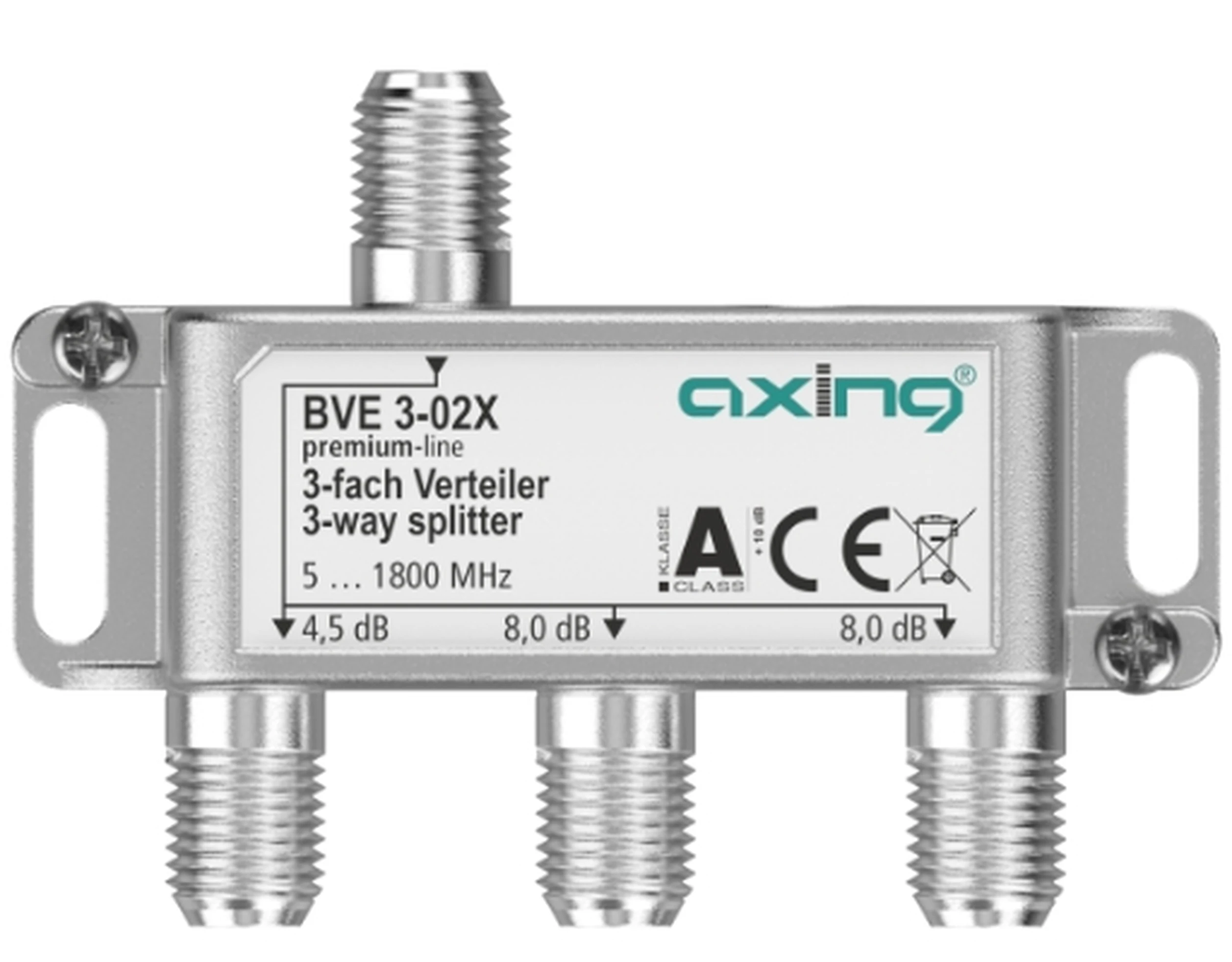

Frequenzbereich 5 … 1800 MHz Schirmungsmaß gemäß EN 50083-2 Klasse A + 10 dB Überspannungsschutz 1 kV @ 1.2/50 μs Überspannung gemäß IEC 61000-4-5 / 160 Vdc Puls und UM TS 414 Intermodulationsfestigkeit (EN 60728-4) < −115 dBc @ 120 dBµV Verteilung 3-fach Verteilung Verteildämpfung 1 4,0 ±0,3 dB @ 10 MHz3,7 ±0,2 dB @ 65 MHz3,7 ±0,2 dB @ 108 MHz3,7 ±0,3 dB @ 204 MHz3,7 ±0,3 dB @ 258 MHz3,8 ±0,3 dB @ 470 MHz4,1 ±0,4 dB @ 862 MHz4,3 ±0,5 dB @ 1218 MHz5,5 ±0,7 dB @ 1794 MHz Verteildämpfung 2 8,0 ±0,3 dB @ 10 MHz7,1 ±0,2 dB @ 65 MHz7,1 ±0,2 dB @ 108 MHz7,2 ±0,3 dB @ 204 MHz7,2 ±0,3 dB @ 258 MHz7,3 ±0,4 dB @ 470 MHz7,4 ±0,5 dB @ 862 MHz7,4 ±0,5 dB @ 1218 MHz8,5 ±0,7 dB @ 1794 MHz Verteildämpfung 3 8,0 ±0,3 dB @ 10 MHz7,1 ±0,2 dB @ 65 MHz7,1 ±0,2 dB @ 108 MHz7,2 ±0,3 dB @ 204 MHz7,2 ±0,3 dB @ 258 MHz7,3 ±0,4 dB @ 470 MHz7,4 ±0,5 dB @ 862 MHz7,4 ±0,5 dB @ 1218 MHz8,5 ±0,7 dB @ 1794 MHz Entkopplung Ausgang-Ausgang > 35 dB @ 10 … 204 MHz> 28 dB @ 204 … 862 MHz> 27 dB @ 862 … 1218 MHz> 25 dB @ 1218 … 1794 MHz Anschlüsse Anschlusstyp F-Buchse (IEC 61169-24) Impedanz 75 Ohm Rückflussdämpfung > 25 dB @ 10 … 204 MHz> 20 dB @ 204 … 862 MHz> 17 dB @ 862 … 1218 MHz> 16 dB @ 1218 … 1794 MHz Allgemein Betriebstemperaturbereich −15 °C … +60 °C Maße (B × H × T) ca. 72 × 50 × 26 mm Gewicht 0,063 kg Schutzart IP67

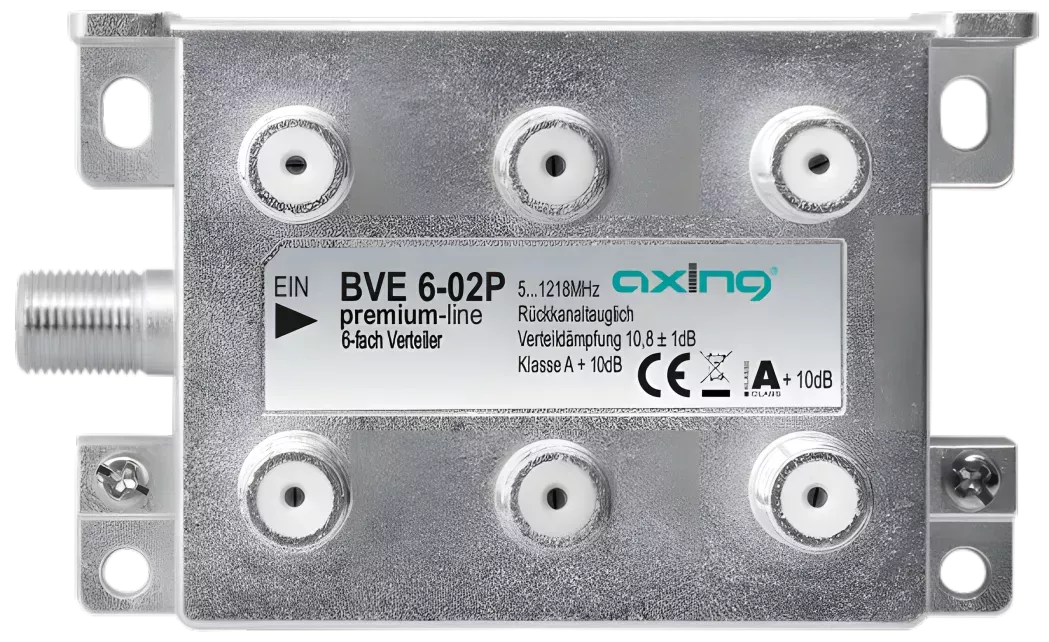

Frequenzbereich 5…1218 MHz Hohe Rückflussdämpfung Multimedia-tauglich Ein- und Ausgänge brummentstört Hohe Intermodulationsfestigkeit Klasse A (+10 dB) gemäß EN 50083-2 Rückflussdämpfung und Entkopplung gemäß VFKD TS 220 Vodafone gelistet

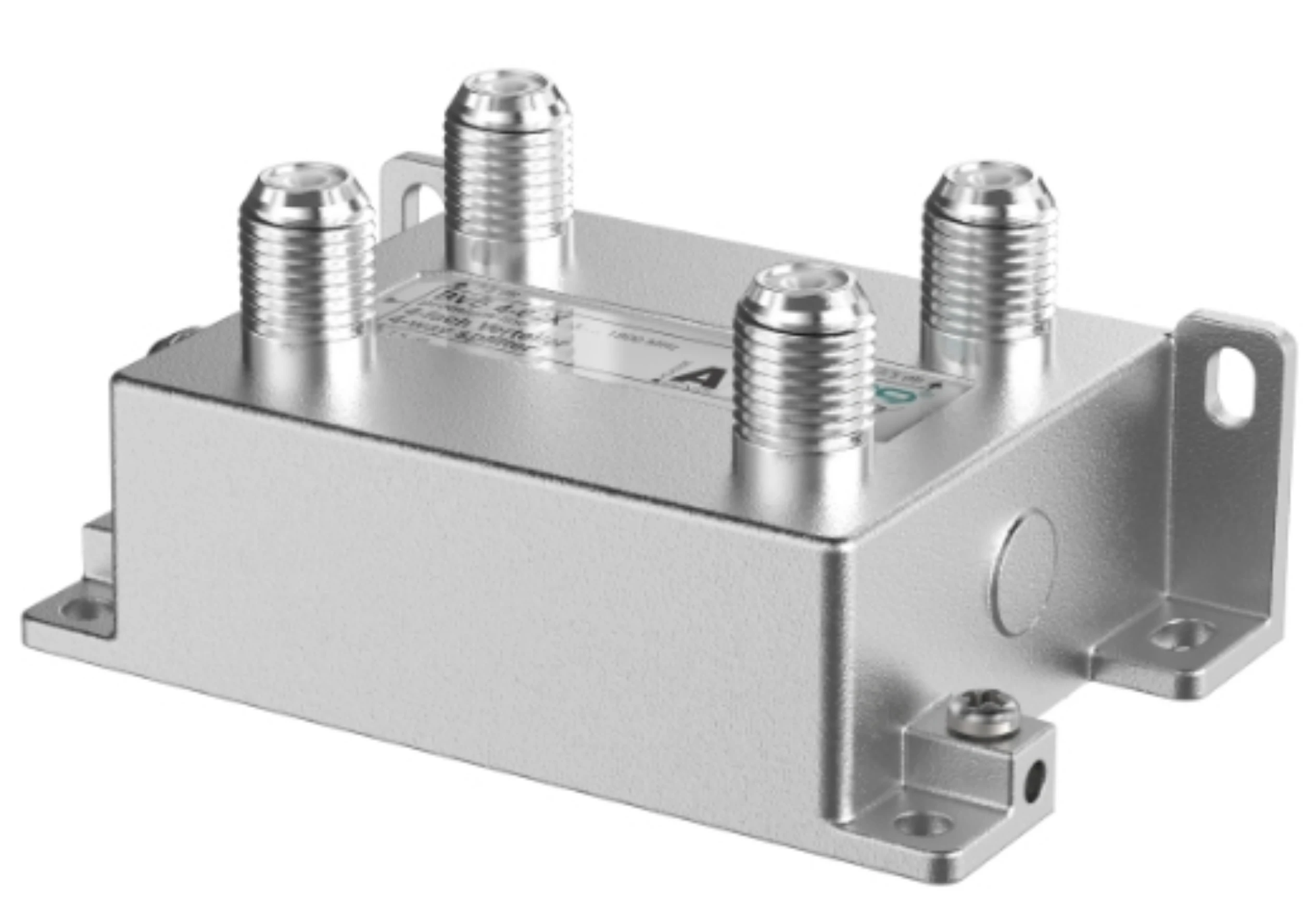

Geeignet für DOCSIS 3.1 und 4.0 Klasse A (+10 dB) gemäß EN 50083-2 Ein- und Ausgänge brummentstört Hohe Intermodulationsfestigkeit Hohe Rückflussdämpfung und Entkopplung

Frequenzbereich 5…2400 MHz DC-diodenentkoppelt DC-Durchlass Einkabeltauglich

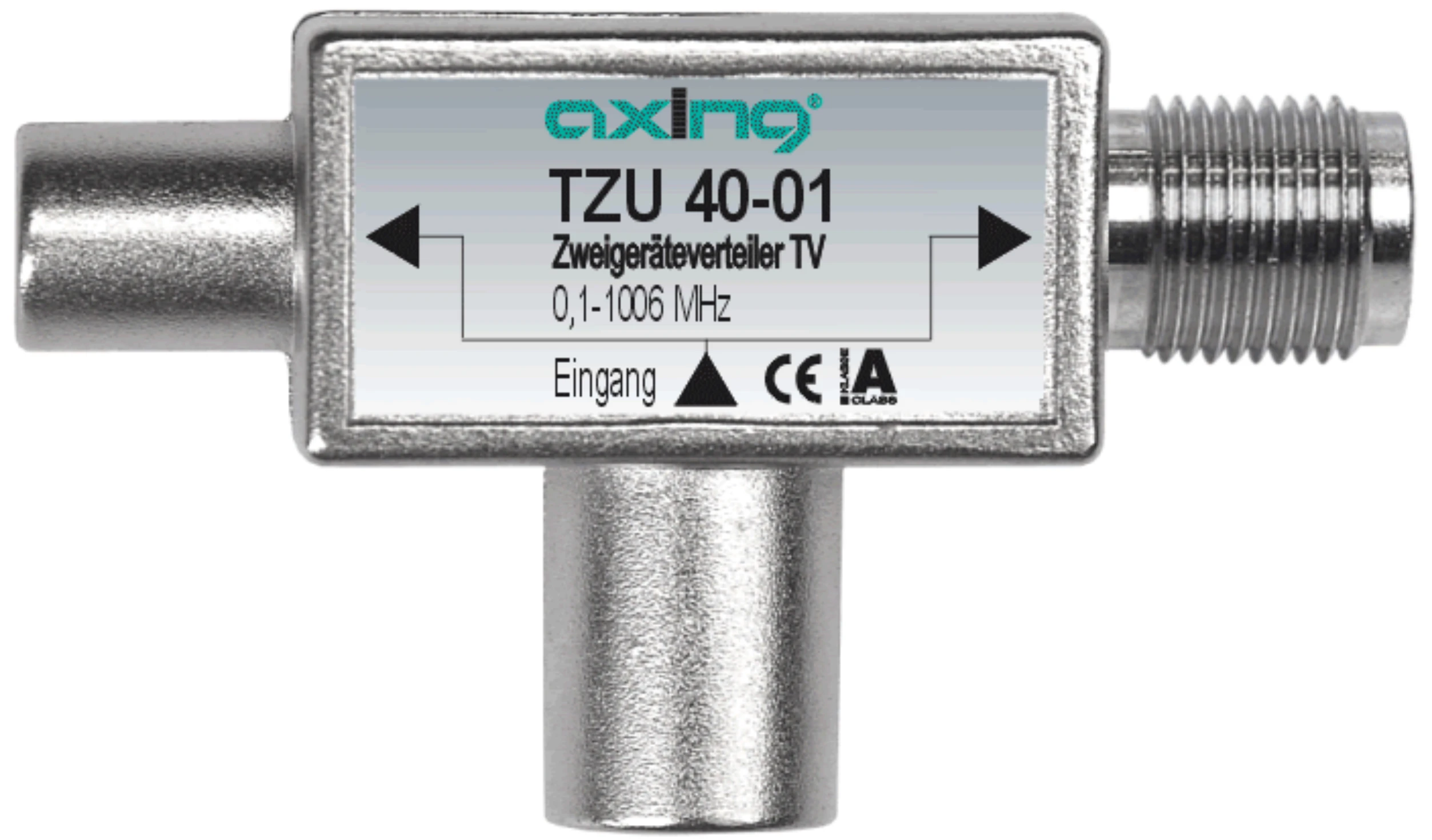

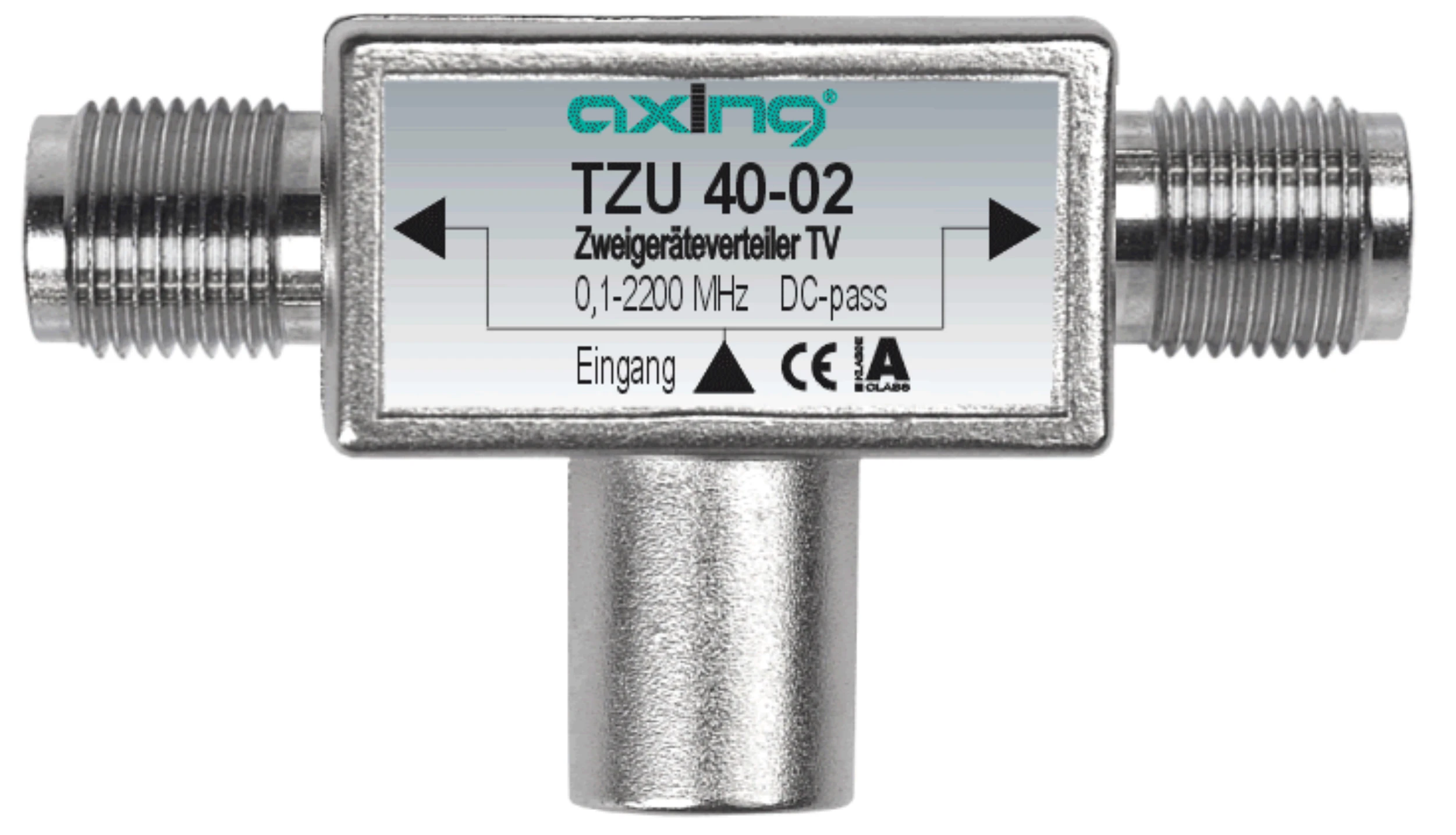

0,1…2200 MHz Zum Anschluss von zwei TV-Geräten Zum Zusammenführen von zwei Signalen Massives Zink-/Druckgussgehäuse

Aufsteckverteiler auf Multimedia-Anschluss 0,1…1006 MHz 4 dB Durchgangsdämpfung zwischen Eingang und Ausgängen Anschluss 1: Eingang Anschluss 2: Ausgang Anschluss 3: Ausgang

Aufsteckverteiler auf SAT-Anschluss 0,1…2200 MHz 4 dB Durchgangsdämpfung zwischen Eingang und Ausgängen Anschluss 1: Eingang Anschluss 2: Ausgang Anschluss 3: Ausgang

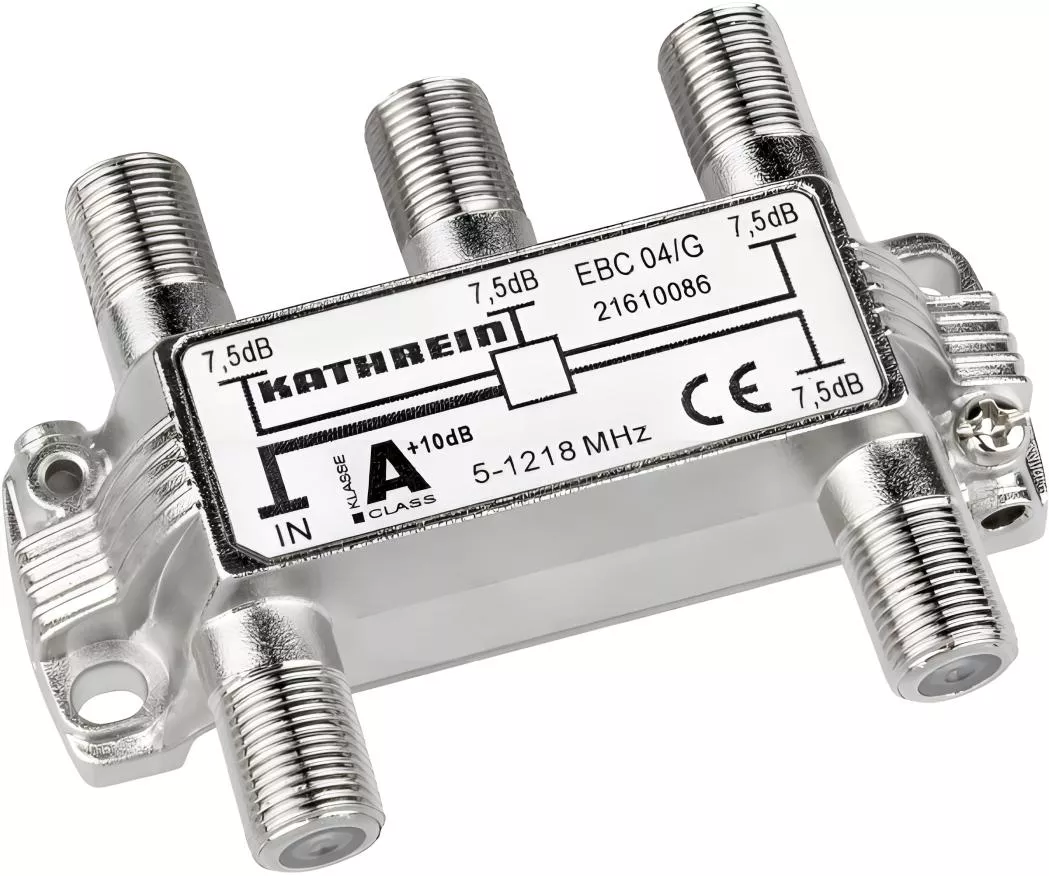

Impedanz: 75 Ω Frequenzbereich: 5-1218 MHz (d. h. Rückweg- und UHF-tauglich) Trennkondensatoren an Ein- und Ausgängen Nicht belegte Abzweigausgänge müssen in Anlagen mit Rückwegnutzung mit Abschluss-Widerständen EMK 03 abgeschlossen werden Erfüllen: EN 60728-11 und EN 50083-2 Anschlüsse: F-Connectoren Für die Innenmontage Klasse A (+10 dB) in Anlehnung an DIN 50083-2 Vodafone-/KDG-Freigabe

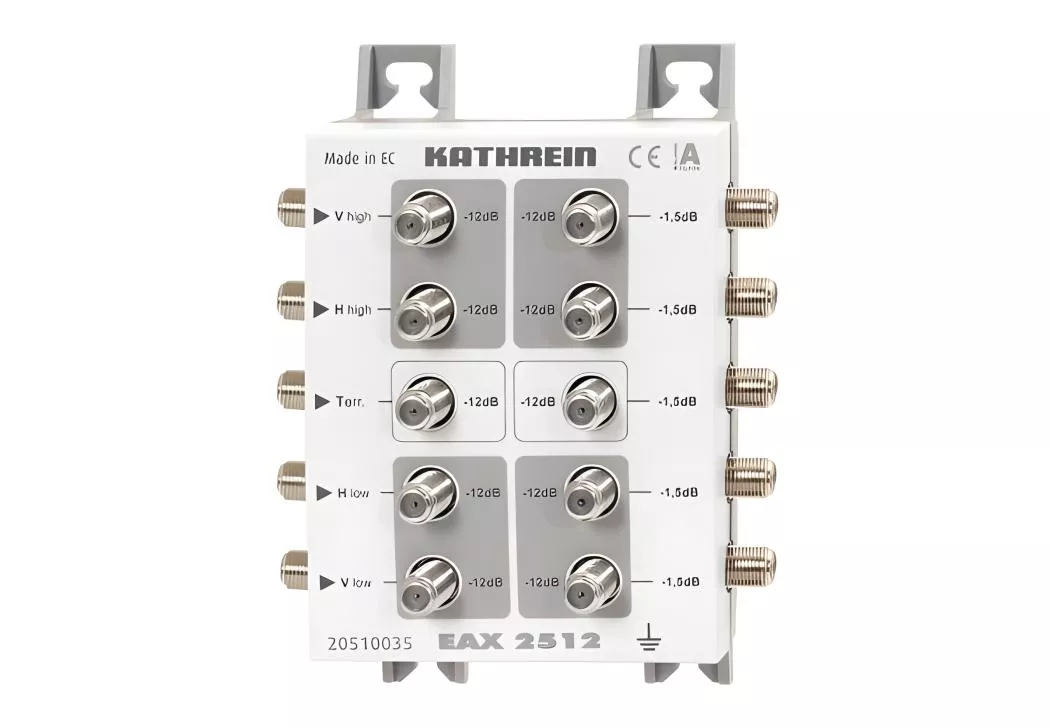

Zweifach-Abzweiger und Zweifach-Verteiler für das Sat-ZF-Verteilsystem (4 x Sat-ZF) Zur Signalverteilung in sehr großen Sat-ZF-Anlagen mit 5er-Multischalter-Kaskaden Fernspeise-tauglich über Eingang <-> Stamm-Ausgang (4 x Sat-ZF); Trennkondensatoren an den Abzweigausgänge) Für die Innenmontage Zweifach-Abzweiger zum Anschluss von z. B. zwei 5er-Multischalter-Kaskaden an eine Stammleitung Fünf Zweifach-Abzweiger (4 x Sat-ZF u. 1 x terr. Bereich) in einem Gehäuse Kaskadierbar mit weiteren EAX 2512 oder EBX 2520

Zweifach-Abzweiger und Zweifach-Verteiler für das Sat-ZF-Verteilsystem (8 x Sat-ZF) Zur Signalverteilung in sehr großen Sat-ZF-Anlagen mit 9er-Multischalter-Kaskaden Für die Innenmontage Zweifach-Abzweiger zum Anschluss von zwei 9er-Multischalter-Kaskaden an eine Stammleitung Neun Zweifach-Abzweiger (8 x Sat-ZF u. 1 x terr. Bereich) in einem Gehäuse Fernspeisetauglich über Eingang <-> Stamm-Ausgang (8 x Sat-ZF); Trennkondensator an den Abzweigausgängen Kaskadierbar mit weiteren EAX 2912 oder EBX 2920

Impedanz: 75 Ohm Frequenzbereich: 5-1000 MHz (d. h. Rückweg- und UHF-tauglich) Trennkondensatoren an Ein- und Ausgängen Anschlüsse: F-Connectoren Anschluss für Potenzialausgleich Erfüllen: EN 60728-11 und EN 50083-2 Für die Innenmontage

Impedanz: 75 Ω Frequenzbereich: 5-1218 MHz (d. h. Rückweg- und UHF-tauglich) Trennkondensatoren an Ein- und Ausgängen; Spannungsfestigkeit 24 V DC Anschlüsse: F-Connectoren Anschluss für Potenzialausgleich Erfüllen: EN 60728-11 und EN 50083-2 Für die Innenmontage Klasse A (+10 dB) in Anlehnung an DIN 50083-2 Vodafone-/KDG-Freigabe

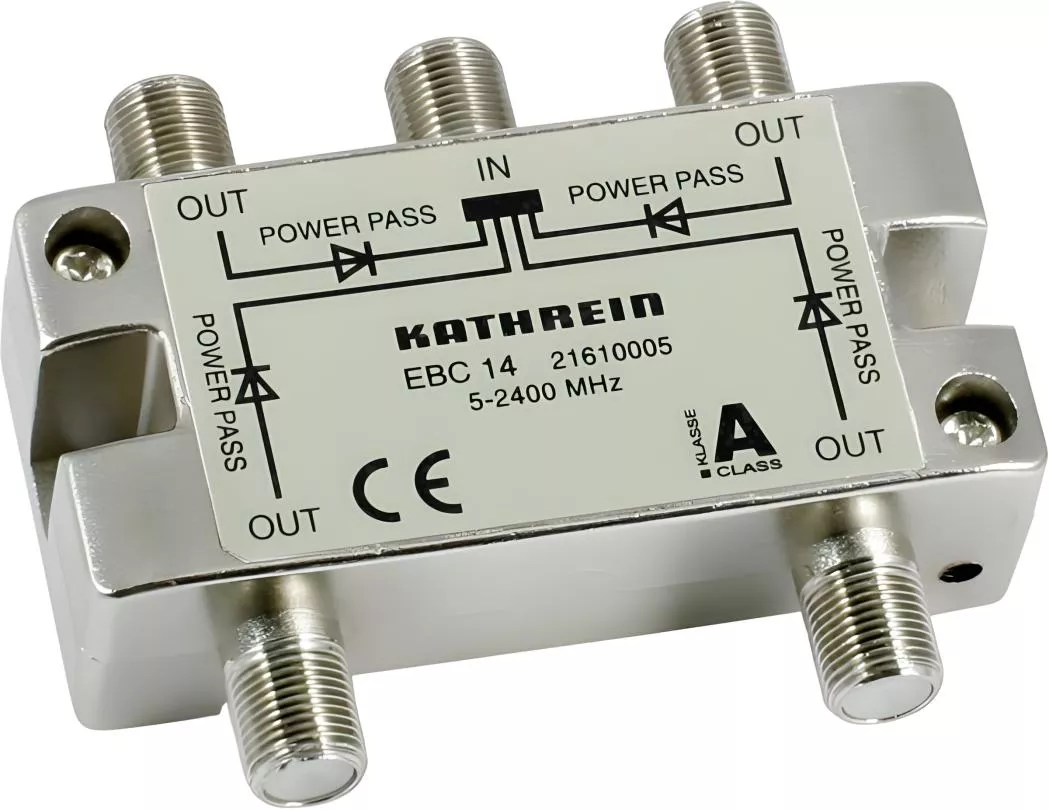

Für die Innenmontage Frequenzbereich: 5-2400 MHz Fernspeisetauglich: Max. 24 V/0,5 A Eingebaute Entkopplungsdioden, Stromflussrichtung: OUT -> IN Anschlüsse: F-Connectoren Anschluss für Potenzialausgleich Geringe Abmessungen Erfüllen: EN 60728-11 und EN 50083-2 Nennimpedanz 75 Ω

Nennimpedanz 75 Ω Frequenzbereich: 5-2400 MHz Fernspeise-tauglich: Max. 24 V/0,5 A Ohne Entkopplungsdioden, dadurch geringer Spannungsabfall Anschlüsse: F-Connectoren Anschluss für Potenzialausgleich Geringe Abmessungen Erfüllen: EN 60728-11 und EN 50083-2 Für die Innenmontage Speziell für den Einsatz in Einkabel-Systemen Hinweis: Eingespeiste Gleichspannung liegt an allen Anschlüssen an. Nur in Verbindung mit ESU 33 ... 37 verwenden. Nicht benutzte Ausgänge müssen mit dem EMK 05 kapazitiv getrennt abgeschlossen werden

Zweifach-Abzweiger und Zweifach-Verteiler für das Sat-ZF-Verteilsystem (4 x Sat-ZF) Zur Signalverteilung in sehr großen Sat-ZF-Anlagen mit 5er-Multischalter-Kaskaden<?xml:namespace prefix="o" /> Fernspeise-tauglich über Eingang ↔ Stamm-Ausgang (4 x Sat-ZF); Trennkondensatoren an den Abzweigausgängen Für die Innenmontage Zweifach-Verteiler zum Verteilen der Stammleitungen auf zwei 5er-Multischalter-Kaskaden Fünf Zweifach-Verteiler (4 x Sat-ZF u. 1 x terr. Bereich) in einem Gehäuse Kaskadierbar mit weiteren EBX 2520 oder EAX 2512 Fernspeise-tauglich über Eingang ↔ Stamm-Ausgang (4 x Sat-ZF) und über Verteilausgang horiz. low (Diodenentkopplung zum Stamm-Ausgang); Trennkondensatoren an den anderen Verteilausgängen

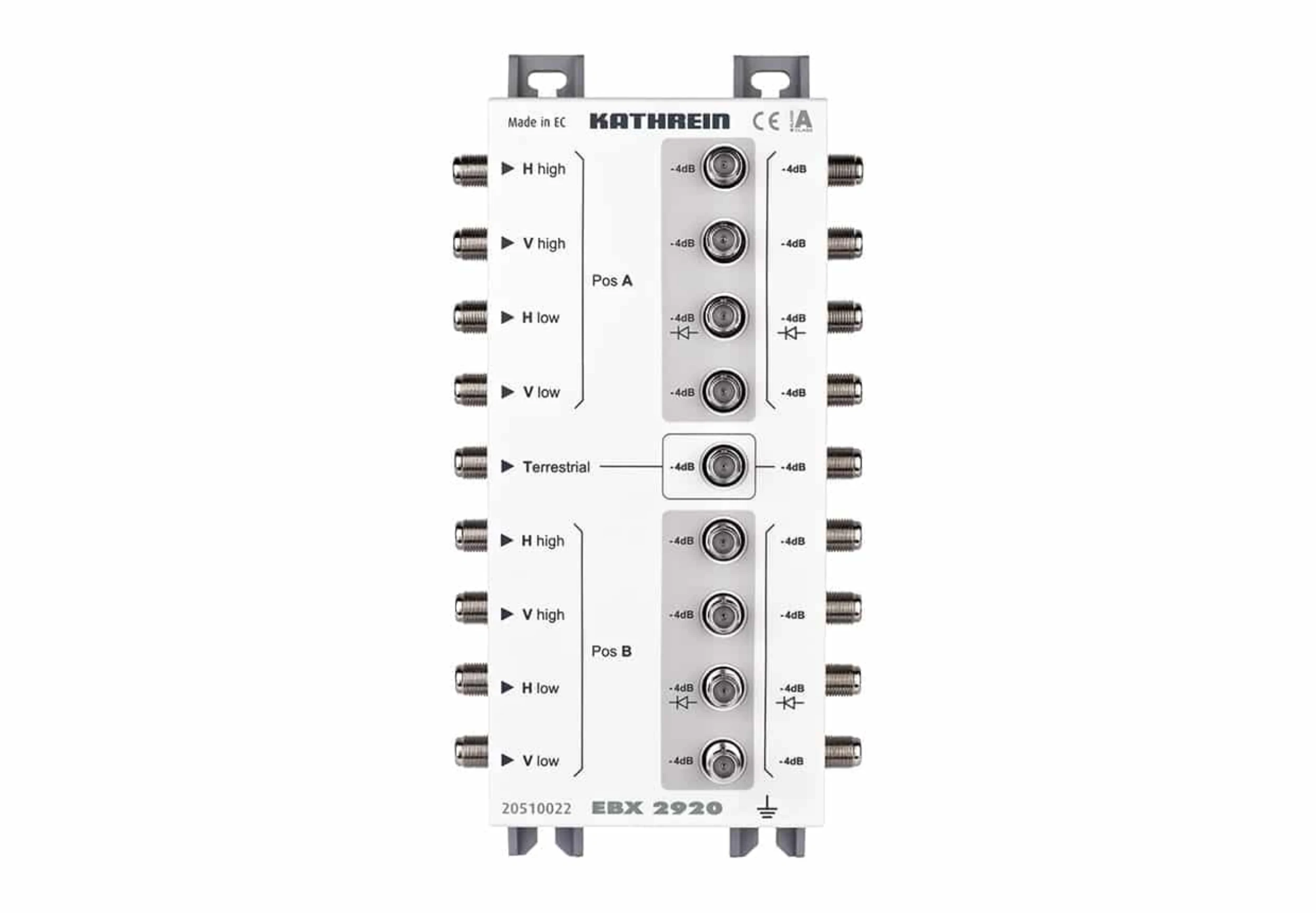

Zweifach-Abzweiger und Zweifach-Verteiler für das Sat-ZF-Verteilsystem (8 x Sat-ZF) Zur Signalverteilung in sehr großen Sat-ZF-Anlagen mit 9er-Multischalter-Kaskaden<?xml:namespace prefix="o" /> Für die Innenmontage Zweifach-Verteiler zum Verteilen der Stammleitungen auf zwei 9er-Multischalter-Kaskaden Neun Zweifach-Verteiler (8 x Sat-ZF u. 1 x terr. Bereich) in einem Gehäuse Fernspeise-tauglich über Eingang <-> Stamm-Ausgang (8 x Sat-ZF) und über Verteilausgang horiz. low (Diodenentkopplung zum Stamm-Ausgang); Trennkondensatoren an den anderen Verteilausgängen Kaskadierbar mit weiteren EBX 2920 oder EAX 2912

· Stecker Material: Eisen· Kontaktoberfläche: vernickelt· Ausführung: digitaltauglich· Schirmungsmaß: >85 dB Klasse A· Technologie: DC Durchlass max. 30 Volt· Frequenzbereich: 5 - 2.400 Mhz

Frequenzbereich von 5...1300 MHz (DOCSIS 3.1 fähig) Schirmungsmaß der Klasse A (+10 dB) Hohe Intermodulationsfestigkeit für störungsfreie Rückkanal-Übertragungen Sehr hohe Rückflussdämpfung und Entkopplung Hohe Langlebigkeit und ideale elektrische Eigenschaften aufgrund der Weißbronze-Beschichtung Freigegeben von Vodafone Kabel Deutschland

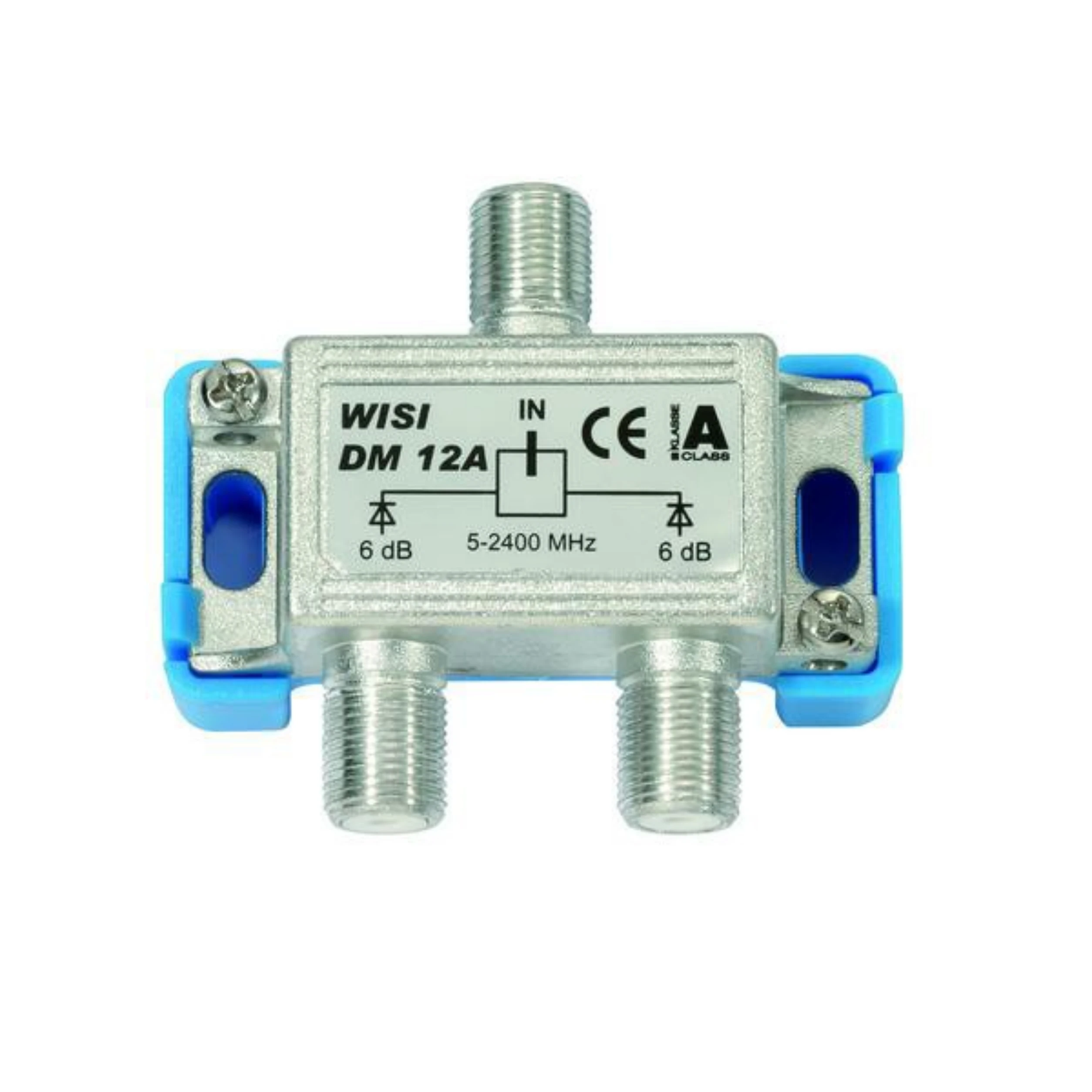

Frequenzbereich von 5...2400 MHz Parallele Verteilung von Satelliten-, Kabel- und Terrestrischen Signalen möglich<?xml:namespace prefix="o" /> Schirmungsmaß der Klasse A DC-Bypass Abnehmbarer Kunststoffsockel zur Kabelführung unterhalb des Verteilers Hohe Rückflussdämpfung und Entkopplung Geringe Verteildämpfung Diodenentkopplung zur Vermeidung von Kurzschlüssen
