Produkte
ALU-Wandausleger WH 100
Sat Wandausleger aus Aluminium mit 2 Grundplatten
Der hochwertige Wandausleger aus Aluminium mit Doppelschellen dient zur Befestigung von Sat- Antennen zur seitlicher Montage
Armlänge: 1000 mm
Rohrhöhe: 250 mm
Durchmesser 50 mm
2x Fixier-Platte: 150x160x2,5 mm
Material: Rohr - Aluminium
Fixierplatten - Stahl verzinkt

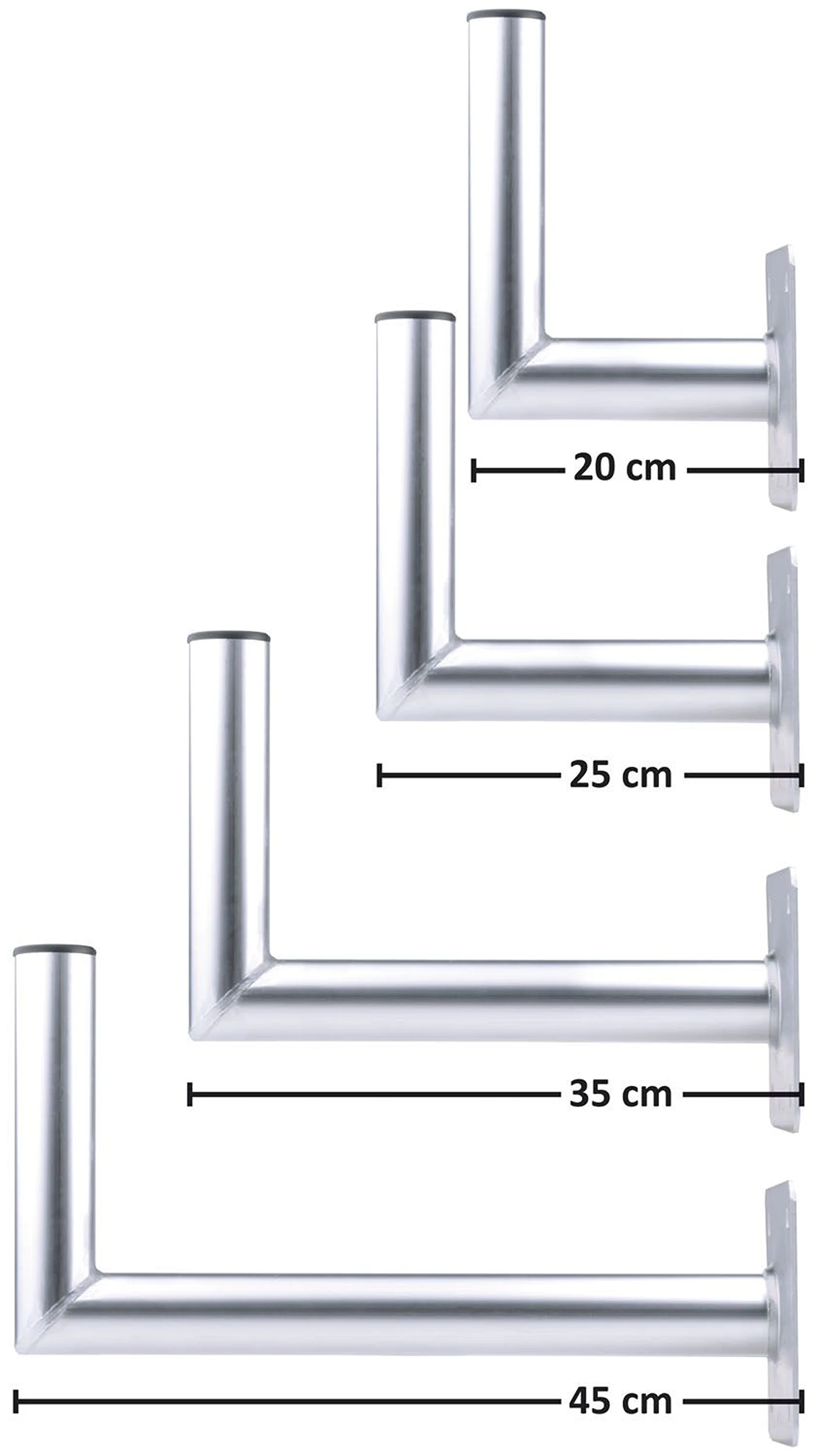

ALU-Wandhalter TÜV Serie
Material: Aluminium
Besonders leicht
Korrosinonsbeständig
Langlebig
Wandabstand 25 - 45cm
Rohrdurchmesser 48mm
Max. Spiegelgröße 80cm
ALU-Wandhalter Serie
Material: Aluminium
Besonders leicht
Korrosinonsbeständig
Langlebig
Wandabstand 25 - 45cm
Rohrdurchmesser 50mm
Max. Spiegelgröße 80cm
AXING AVM 6-00 Audio-Video Modulator stereo
Moduliert ein A/V-Signal in ein HF-Signal
CCD-Überwachungskamera, Videokamera, DVD-Player etc. anschließbar
HF-Ausgang 85dBµV, VHF-/UHF/S11-S41, 47…862 MHz, PAL B/G
LED-Display zur Kanalanzeige
Inkl. Steckernetzteil, Cinch/SCART-Kabel, 2 x F/IEC-Kabel
Axing BAK IEC-Winkel-Anschlusskabel Serie
Schirmungsmaß gemäß EN 60966-2-5
Klasse A
Elektrische Daten
Frequenzbereich
0 … 1006 MHz
Impedanz
75 Ω
Dämpfung
0,7 dB @ 862 MHz
Rückflussdämpfung
≥ 16 dB @ 5 … 862 MHz≥ 14 dB @ 862 … 1000 MHz
Schirmungsmaß
≥ 85 dB @ 30…1000 MHz
Kopplungswiderstand
< 1,6 mΩ/m @ 5 … 30 MHz
Mechanische Daten
Anschluss 1
IEC-Stecker (abgewinkelt) gem. EN 61169-2
Anschluss 2
IEC-Kupplung (abgewinkelt) gem. EN 61169-2
Ausführung
Mit Knickschutztüllen
Axing BSD 967-04X Multimedia-Stichleitungsdose 4 dB | 5 … 1800 MHz | CATV | DATA
Klasse A (+10 dB) gemäß EN 50083-2
Für DOCSIS 3.1/4.0 Anwendungen
Breitbandig rückkanaltauglich
Hoher Überspannungsschutz
Hohe Intermodulationsfestigkeit (≤ 115 dBc)
TV-Anschluss IEC-Stecker
DATA-Anschluss F-Buchse
Oberflächenveredelt
Vodafone gelistet gemäß VF TS 142
AXING BVE CATV-Verteiler 1218 MHz Bauform 1 Serie
Frequenzbereich 5…1218 MHz
Hohe Rückflussdämpfung
Multimedia-tauglich
Ein- und Ausgänge brummentstört
Hohe Intermodulationsfestigkeit
Klasse A (+10 dB) gemäß EN 50083-2
Rückflussdämpfung und Entkopplung gemäß VFKD TS 220
Vodafone gelistet
AXING BVE 3-02X 3-fach Verteiler (unsymmetrisch) | 4,5/8/8 dB | 5 … 1800 MHz
Frequenzbereich
5 … 1800 MHz
Schirmungsmaß gemäß EN 50083-2
Klasse A + 10 dB
Überspannungsschutz
1 kV @ 1.2/50 μs Überspannung gemäß IEC 61000-4-5 / 160 Vdc Puls und UM TS 414
Intermodulationsfestigkeit (EN 60728-4)
< −115 dBc @ 120 dBµV
Verteilung
3-fach
Verteilung
Verteildämpfung 1
4,0 ±0,3 dB @ 10 MHz3,7 ±0,2 dB @ 65 MHz3,7 ±0,2 dB @ 108 MHz3,7 ±0,3 dB @ 204 MHz3,7 ±0,3 dB @ 258 MHz3,8 ±0,3 dB @ 470 MHz4,1 ±0,4 dB @ 862 MHz4,3 ±0,5 dB @ 1218 MHz5,5 ±0,7 dB @ 1794 MHz
Verteildämpfung 2
8,0 ±0,3 dB @ 10 MHz7,1 ±0,2 dB @ 65 MHz7,1 ±0,2 dB @ 108 MHz7,2 ±0,3 dB @ 204 MHz7,2 ±0,3 dB @ 258 MHz7,3 ±0,4 dB @ 470 MHz7,4 ±0,5 dB @ 862 MHz7,4 ±0,5 dB @ 1218 MHz8,5 ±0,7 dB @ 1794 MHz
Verteildämpfung 3
8,0 ±0,3 dB @ 10 MHz7,1 ±0,2 dB @ 65 MHz7,1 ±0,2 dB @ 108 MHz7,2 ±0,3 dB @ 204 MHz7,2 ±0,3 dB @ 258 MHz7,3 ±0,4 dB @ 470 MHz7,4 ±0,5 dB @ 862 MHz7,4 ±0,5 dB @ 1218 MHz8,5 ±0,7 dB @ 1794 MHz
Entkopplung
Ausgang-Ausgang
> 35 dB @ 10 … 204 MHz> 28 dB @ 204 … 862 MHz> 27 dB @ 862 … 1218 MHz> 25 dB @ 1218 … 1794 MHz
Anschlüsse
Anschlusstyp
F-Buchse (IEC 61169-24)
Impedanz
75 Ohm
Rückflussdämpfung
> 25 dB @ 10 … 204 MHz> 20 dB @ 204 … 862 MHz> 17 dB @ 862 … 1218 MHz> 16 dB @ 1218 … 1794 MHz
Allgemein
Betriebstemperaturbereich
−15 °C … +60 °C
Maße (B × H × T) ca.
72 × 50 × 26 mm
Gewicht
0,063 kg
Schutzart
IP67
AXING BVE CATV-Verteiler 1218 MHz Bauform 2 Serie
Frequenzbereich 5…1218 MHz
Hohe Rückflussdämpfung
Multimedia-tauglich
Ein- und Ausgänge brummentstört
Hohe Intermodulationsfestigkeit
Klasse A (+10 dB) gemäß EN 50083-2
Rückflussdämpfung und Entkopplung gemäß VFKD TS 220
Vodafone gelistet
AXING BVE 4-02X 4-fach Verteiler | 7,5 dB | 5 … 1800 MHz | Bauform 02
Geeignet für DOCSIS 3.1 und 4.0
Klasse A (+10 dB) gemäß EN 50083-2
Ein- und Ausgänge brummentstört
Hohe Intermodulationsfestigkeit
Hohe Rückflussdämpfung und Entkopplung
Axing BVS 10-00 CATV Inline-Verstärker 20dB
Miniatur-Inline-Verstärker, 18...20 dB- im Gussgehäuse- fernspeisbar, z. B. durch TZU 15-01- Fernspeisespannung: 12 V- Frequenzbereich: 47 - 862 MHz- Rauschmaß: <6 dB- Ausgangspegel: 104 dBµV- Anschlüsse: F-Buchse- Abmessungen: ca. 85 × 26 × 20 mm
Axing BVS 10-01 CATV Iinline-Verstärker SET 20 dB
Verstärker BVS 10-00Netzteil TZU 11-04Fernspeiseweiche TZU 15-04Montagesockel
