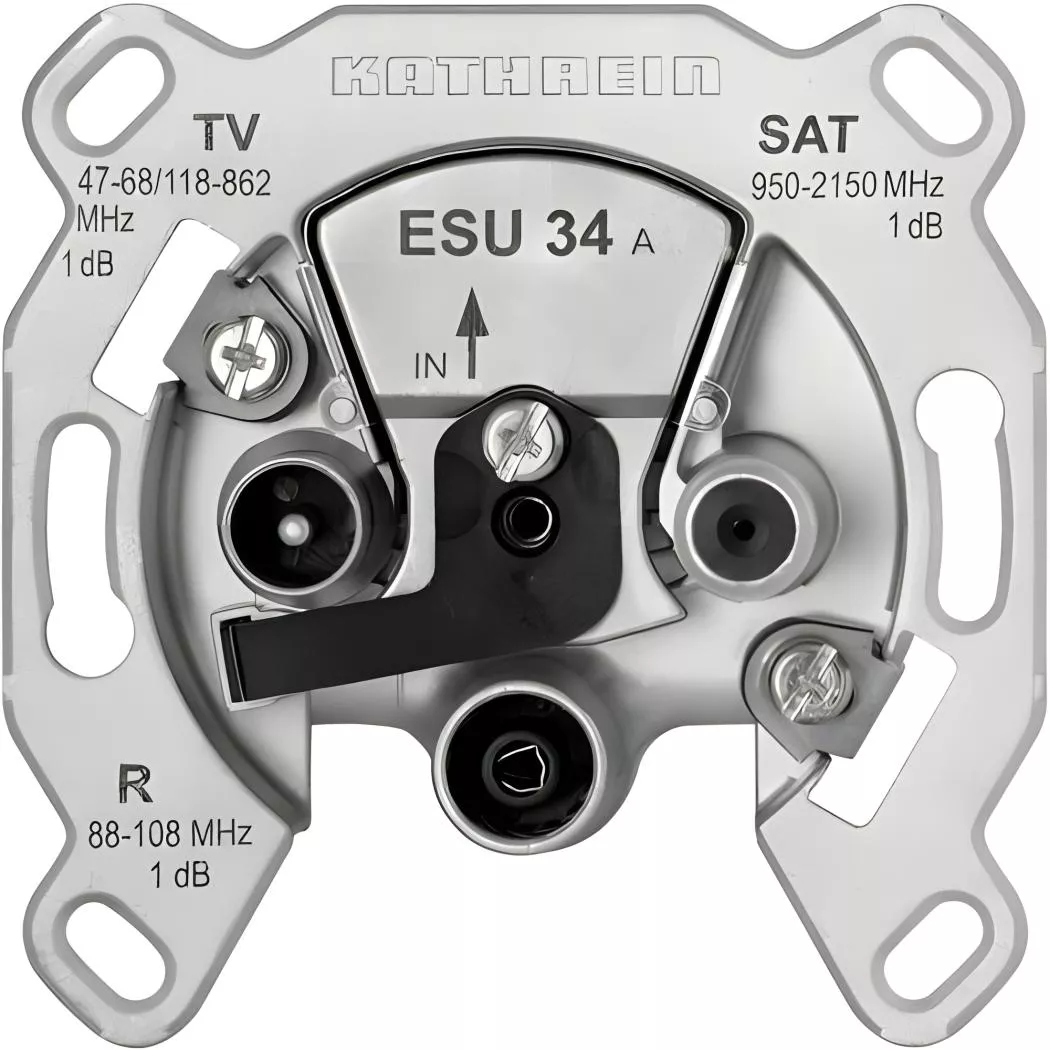

Kathrein ESU 34 Unicable Dose
Sofort verfügbar, Lieferzeit 1-3 Tage
Produktnummer:
086 110011
Produktinformationen "Kathrein ESU 34 Unicable Dose"
Einzelanschlussdose Einkabelsystem - 3fach - 87-108 u. 47-68/118-862 u. 950-2150 MHz - DC-Durchlass über SAT - Anschlussdämpfung: 0,5-1 dB
- Erfüllen: EN 60728-11 und EN 50083-2
- Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqCTM-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms)
- Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
- Als Abschlusswiderstand ist ERA 14 zu verwenden
- Stabiles Druckgussgehäuse
- Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Ø 55-65 mm
- Mit fast allen Installationsprogrammen kombinierbar
- Anschlüsse: TV - IEC (Sti) | Radio - IEC (Bu) | Sat-ZF - F (Bu)
- Einzelanschlussdose, 3fach, für Stichleitungs- oder Sternverteilsysteme in Einkabel-Anlagen nach EN 50494 oder EN 50607. Mit Gleichspannungs-Durchlass über Sat-Anschluss (max. 24 V/400 mA, 22-kHz- und DiSEqCTM-Signal)
