Kathrein CAS 90ws

5 Jahre Garantie gemäß KATHREIN-GarantiebedingungenFür den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSatDas Speisesystem entspricht der ASTRA-Spezifikation für Universal-SpeisesystemeFür Gemeinschaftsanlagen mit zwei Polarisationen und zwei Frequenzbereichen (2 x Low-/High-Band)Für lineare PolarisationUnabhängige Wahlmöglichkeit horizontal/vertikal, Low-/High-Band von jedem Receiver ausUmschaltung horizontal/vertikal, Low-/High-Band erfolgt über das Koaxialkabel durch 14/18 V und 22 kHzStromversorgung erfolgt über NiederführungskabelMultifeed-tauglich durch kompakten Aufbau (CAS 60/80/90/120)Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54

5 Jahre Garantie gemäß KATHREIN-GarantiebedingungenFür den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSatDas Speisesystem entspricht der ASTRA-Spezifikation für Universal-SpeisesystemeFür Gemeinschaftsanlagen mit zwei Polarisationen und zwei Frequenzbereichen (2 x Low-/High-Band)Für lineare PolarisationUnabhängige Wahlmöglichkeit horizontal/vertikal, Low-/High-Band von jedem Receiver ausUmschaltung horizontal/vertikal, Low-/High-Band erfolgt über das Koaxialkabel durch 14/18 V und 22 kHzStromversorgung erfolgt über NiederführungskabelMultifeed-tauglich durch kompakten Aufbau (CAS 60/80/90/120)Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54

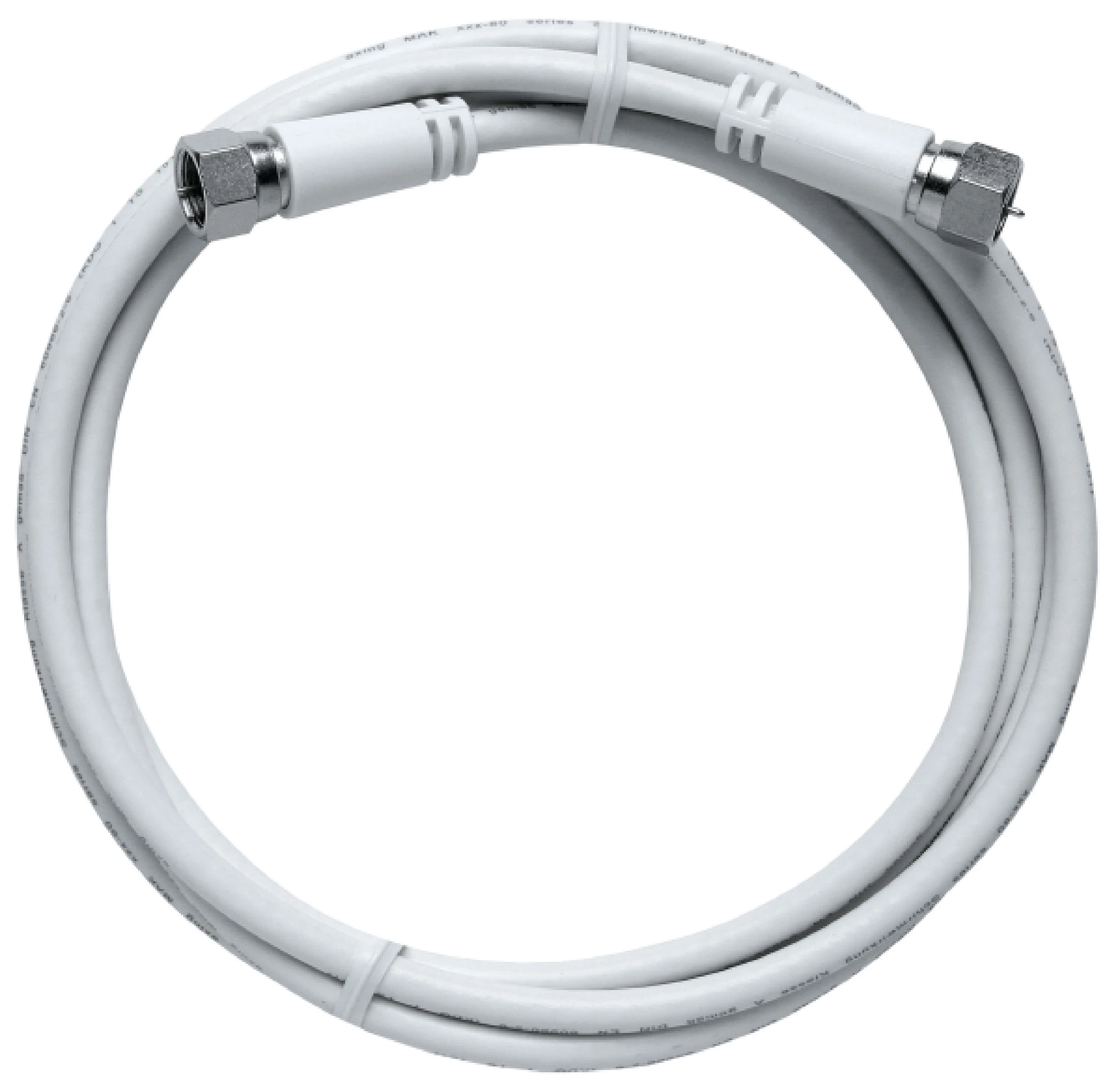

Zum Anschluss eines Kabelmodems an eine Multimediadose Gemäß Vodafone KDG 1 TS 151 Schirmungsmaß gemäß EN 60966-2-6, Klasse A doppelt geschirmt Weiß, im Polybeutel Vodafone gelistet   Schirmungsmaß gemäß EN 60966-2-5 Klasse A Elektrische Daten Frequenzbereich 0 … 1006 MHz Impedanz 75 Ω Dämpfung 0,6 dB @ 862 MHz Rückflussdämpfung ≥ 25 dB @ 5 … 1000 MHz Schirmungsmaß ≥ 100 dB @ 30…1000 MHz Kopplungswiderstand < 0,7 mΩ/m @ 5 … 30 MHz Mechanische Daten     Anschluss 1 F-Stecker (axial) gem. EN 61169-24 Anschluss 2 F-Stecker (axial) gem. EN 61169-24 Ausführung Mit Knickschutztüllen Allgemein

■ Material: Stahl, feuerverzinkt

Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 8 Anschlüsse Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Für die Innenmontage

Zur Aufnahme von zwei oder drei Universal-Speisesystemen zum Empfang von maximal drei Satelliten mit einer Parabolantenne Die Adapterplatte ZAS 90 ist nur für die Parabolantennen des Typs CAS 80gr, 80ro und 80ws sowie CAS 90gr, 90ro und 90ws geeignet Wahlweise kann das Universal-Single-Speisesystem UAS 571, das Twin-Speisesystem UAS 572 bzw. die Universal-Quatro-Speisesysteme UAS 584 oder UAS 585 verwendet werden ZAS 90 wird nur benötigt, wenn zwei Satelliten mit 9°-Orbitabstand oder drei Satelliten empfangen werden sollen
