Kathrein KAZ 11 Überspannungsschutz Feinschutz

Blitzstromableiter – Grobschutz für höhere Ableitströme – 5-2400 MHz – F-Anschlüsse – Fernspeisung Zum Schutz der Systemkomponenten in SAT-, BK- und DVB-T-Empfangs- und Verteilanlagen Durch den Einsatz von KAZ 12 wird das Stromstoßableitvermögen von KAZ 11 erhöht Einsetzbar nach dem Blitzschutzzonen-Konzept an den Schnittstellen LPZ 0A-1 und höher Erfüllt Kategorie A2/C2/C3/B2/D1 gemäß EN 61643-21 Mit ÜsAg (Gas-Ableiter). ÜsAg sind die klassischen Überspannungsschutzelemente in koaxialen Netzen Durchlass für 22-kHz- und DiSEqCTM-Signale Für die Innenmontage Mitgeliefertes Zubehör: 1 x Erdungsblock EMU 21, 2 x F-Connector EMK 01 Grobschutz, möglichst nahe nach der Hauseinführung installieren

Für den Anschluss der Kabelschirme an den Potenzialausgleich. Die Bauteile sind nicht blitzstromtragfähig dimensioniert und dürfen nur für den Potenzialausgleich verwendet werden Schirmungsmaß: > 90 dB Fernspeisung max.: 65 V/2 A

5 Jahre Garantie gemäß KATHREIN-GarantiebedingungenFür den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSatDas Speisesystem entspricht der ASTRA-Spezifikation für Universal-SpeisesystemeFür Gemeinschaftsanlagen mit zwei Polarisationen und zwei Frequenzbereichen (2 x Low-/High-Band)Für lineare PolarisationUnabhängige Wahlmöglichkeit horizontal/vertikal, Low-/High-Band von jedem Receiver ausUmschaltung horizontal/vertikal, Low-/High-Band erfolgt über das Koaxialkabel durch 14/18 V und 22 kHzStromversorgung erfolgt über NiederführungskabelMultifeed-tauglich durch kompakten Aufbau (CAS 60/80/90/120)Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54

Impedanz: 75 ΩMit MetermarkierungErfüllt: EN 50117/Schirmungsklasse A++Freigegeben durch die KDG/Vodafone Kabel DeutschlandBauproduktenverordnung 305/2011 EN 50575 Brandklasse: Cca s1a,d1,a1 Halogenfrei, bleifrei, ohne Silikon, UV-beständigFür Hausinstallation und Außenanwendung geeignet (keine Erdverlegung)Schirmdämpfung typ. 130 dBdibkom-zertifiziertes Material Vodafone-/KDG-FreigabePassende Stecker: EMK 01, EMK 02, EMK 11, EMK 12, EMK 20, EMK 21, EMK 61, EMK 63, EMK 64

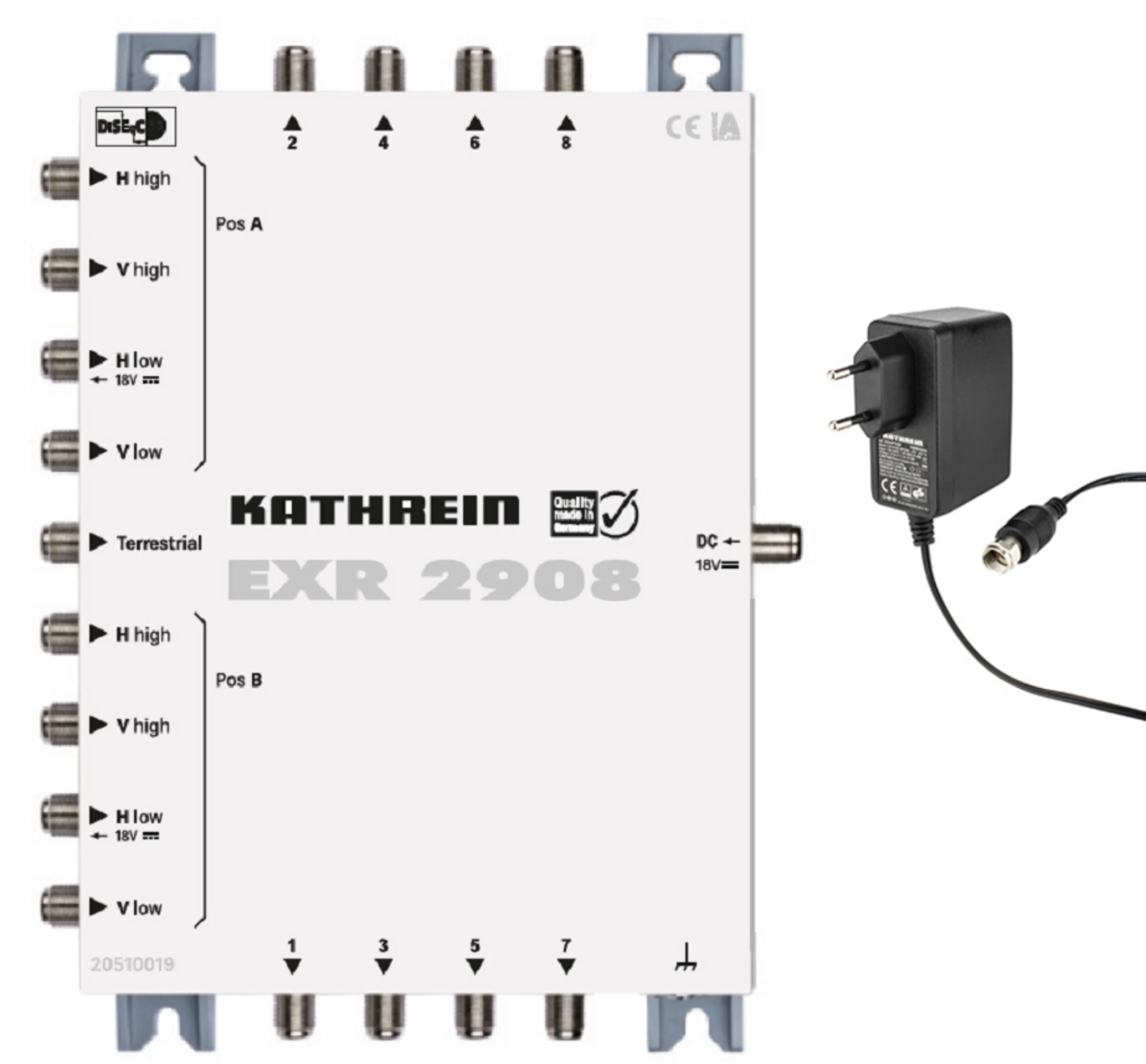

Zur Verteilung von 8 Sat-Ebenen und terrestrischer Signale auf 8 Anschlüsse Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Für die Innenmontage

Hochwertiges Schaltnetzteil für das Sat-ZF-Verteilsystem Zur Orts- oder Fernspeisung von Kathrein-Verstärkern, -LNBs oder -Multischaltern Integrierter EMV-Schutz im F-Connector Sehr hoher Wirkungsgrad und kurzschlussfest Für Dauerbetrieb geeignet Erfüllt die Ökodesignanforderungen. Entspricht EN 62368-1 Für die Innenmontage
